接地电阻测试仪

接地电阻测试仪











型号选型:
目前市场上按功能主要分为:数字接地电阻测试仪,大地网接地电阻测试仪,钳形接地电阻测试仪。而接地电阻测试仪之间区别主要有:
数字接地电阻测试仪:
1、优点:电力上最为常用的,简单快捷方便
2、适用范围:适用于电力、邮电、铁路、石油、化工、通信 、矿山等部门主要是测量各种装置的接地电阻及测量低电阻的导体阻值及可测量土壤电阻率及地电压
3、型号:GH-6500
钳形接地电阻测试仪:
1、优点:该类型接地电阻测试仪体积小,重量轻,无需布线、无需打地桩制造辅助级,安全快速,还能测量接地线上的漏电流。
2、不足:适合于测量有回路的接地系统,测量结果反映的是接地电阻和接地引下线的综合值
3、适用范围:电信、气象、油田、建筑及工业电气设备的接地电阻测量,且必须是有回路的接地系统
4、型号选型:GH-6500B:电阻量限:0.01~200Ω;
GH-6500B+:电阻量限:电阻量程0.01~1200Ω
GH-6500E:电阻量限:0.01~1200Ω,电流量限: 0.00mA-40.0A。
大地网接地电阻测试仪:
1、优点:输出功率大,变频抗干扰,测量精度高同时还可以选择选频表来配合大地网接地电阻仪,用于地表电位梯度、跨步电压和接触电位差的抗干扰测量。
2、不足:需要打桩布线。
3、适用范围:电力系统、变电站地网测量,可准确测量接地阻抗,跨步电位差,接触电位差,土壤电阻率,场区地表电位分布,地网电流分布等接地特性参数。
4 、型号选型:GH-6502和A型(老款),GH-6502B(新款),GH-6502F(全功能带选频表)

以下是接地电阻测试仪型号大全:

产品图片产品名称产品简介

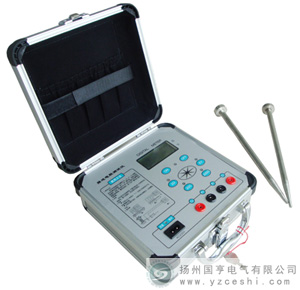

数字接地电阻测试仪 GH-6500数字接地电阻测试仪

    GH-6500数字接地电阻测试仪工作原理:
    工作原理为由机内DC/AC变换器将直流变为交流的低频恒流,经过辅助接地极C和被测物E组成回路,被测物上产生交流压降,经辅助接地极P送入交流放大器放大,在经过检波送入表头显示。借助被率开关,可得到三个不同的量限: 0-2Ω,0-20Ω,0-200Ω
    2.使用范围
    GH-6500数字接地电阻测试仪适用于电力、邮电、铁路、石油、化工、通信 、矿山等部门测量各种装置的接地电阻及测量低电阻的导体阻值;数字接地电阻测试仪还可测量土壤电阻率及地电压

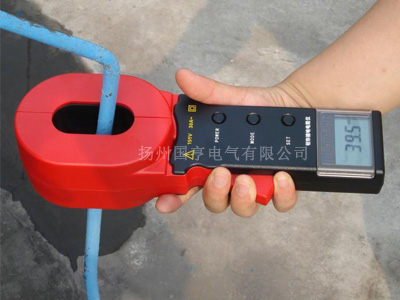

钳形接地电阻测试仪 GH-6500B钳形接地电阻测试仪

    GH-6500B钳形接地电阻测试仪是传统接地电阻测量技术的重大突破,广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。
    钳形接地电阻测试仪在测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,安全快速、使用简便。
    钳形接地电阻测试仪能测量出用传统方法无法测量的接地故障,能应用于传统方法无法测量的场合,因为仪器测量的是接地体电阻和接地引线电阻的综合值。仪器有长钳口及圆钳口之分,长钳口特别适宜于扁钢接地的场合。另外,仪器还能测量接地系统的泄漏电流和中性线电流。
    钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号,并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量,并通过下面的公式即可得到被测电阻R。

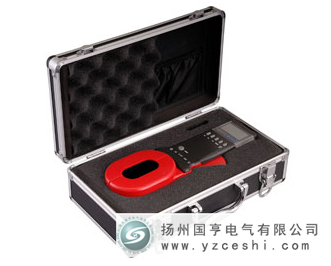

钳形接地电阻测试仪 GH-6500B+钳形接地电阻测试仪

    GH-6500B+钳形接地电阻测试仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。钳形接地电阻测试仪应用于易燃易爆气体的场所。

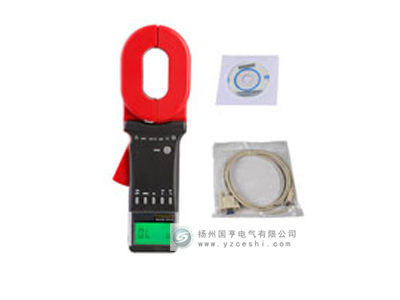

多功能钳形接地电阻测试仪 GH-6500E多功能钳形接地电阻测试仪

    GH-6500E多功能钳形接地电阻测试仪具有RS232通讯接口,存储数据可以上传电脑,通过软件分析、报表、打印等。同时具有40A漏电流测试及更多其他功能,适合于更广阔的场所。主要性能优点体现在:
        突破开机长时间自检等待,开机立即进入测试。
        突破继电器自检方式,采用的算法及数字集成处理技术。
        突破老款产品笨重的问题,更加符合手持仪表的特性。
        全新外观设计,面板6键操作,性能直通。
        测量范围更大:0.01Ω-1200Ω、0.00mA-40.0A。
        存储数据99组,功耗更低,最大启动、工作电流小于50mA。
        监控软件具有在线实时监控、历史查询、动态显示,具有软件设置、历史数据读取、查阅、保存、分析、最大最小平均值显示、报表等功能。历史数据可以选择保存为Txt文本或Word格式。
     GH-6500E多功能钳形接地电阻测试仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,安全快速。能测量出用传统方法无法测量的接地故障,能应用于传统方法无法测量的场合,因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。GH-6500E系列钳形接地电阻仪有长钳口及圆钳口之分,长钳口特别适宜于扁钢接地的场合。

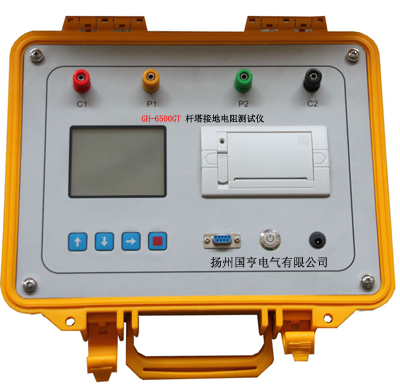

杆塔接地电阻测试仪 GH-6500GT杆塔接地电阻测试仪

     本机即可以作为GH-6500GT杆塔接地电阻测试仪,也可以作为普通打桩接地电阻测试使用。
     GH-6500GT杆塔接地电阻测试仪工作原理:
     GH-6500GT杆塔接地电阻测试仪适用于测量避雷线直接接地的输电线路杆塔接地电阻。杆塔塔身和本档避雷线电阻、后续(或两侧)各档链行回路等效阻抗中的电阻分量等形成一个回路,通过测量仪内部电源电势,在该回路中产生电流,通过全电路欧姆定律得出所测杆塔的接地电阻值。
Rb1、Rb2、Rb3、…—各档避雷线的电阻(包括接触电阻);Rt1、Rt2、Rt3、…—各基杆塔的电阻(包括接触电阻);
例如欲测1#杆塔接地电阻R1,首先解开该杆塔与地网所有的连接线,并将所有接地引下线并联,然后将测量仪串联接入1#杆塔接地引下线中(即加入了一电流源),其产生的电流经由避雷线连接在一起的杆塔通过大地流回测量仪中,根据输出电压与回路电流之比值为该杆塔接地电阻值。随着并入杆塔数的增多,其并联电阻Rn越小,所测得的阻值R1就越准确。

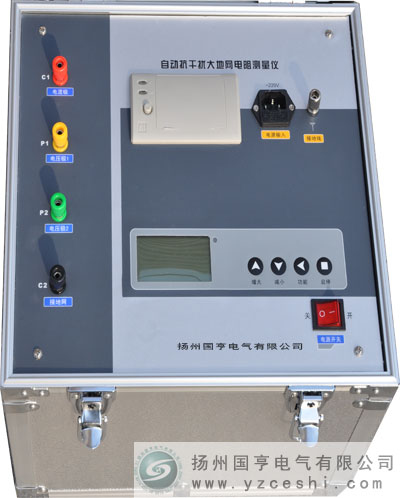

大型地网接地电阻测试仪 GH-6502大型地网接地电阻测试仪

    GH-6502大型地网接地电阻测试仪在电力系统中,大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘预防性试验规程规定:工频大电流法的试验电流不得小于30安培。由此,就出现了试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题
    GH-6502大型地网接地电阻测试仪,可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多拥挤性;采用了新型信号电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。

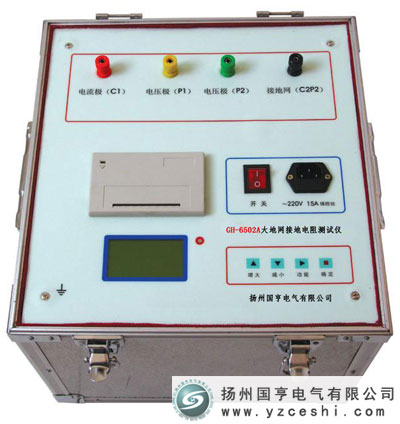

大地网接地电阻测试仪 GH-6502A大地网接地电阻测试仪

   GH-6502A大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。GH-6502A大地网接地电阻测试仪采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A,不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量,可以采用单极法或者四极法来测量土壤电阻率。
   GH-6502A大地网接地电阻测试仪可以选择两种测量频率,即“变频”和 “定频”.在现场做实验时候,一定要选择“变频”来做实验,这样测量能够消除现场的电磁场干扰. “定频”方式只是在实验室里面做实验的时候才能使用. “变频”采用的是45Hz和55Hz双变频来测量. 而“定频”采用的是严格50Hz来测量.

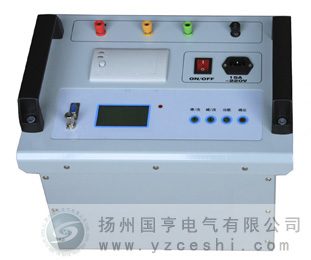

大地网接地电阻测试仪 GH-6502B大地网接地电阻测试仪

    利用工频信号对大型地网的接地阻抗进行准确测量,历来是个难题。除了人工劳动强度大之外,更为麻烦的是,难以排除地网中杂散电流对测量结果所带来的干扰影响,测试结果的可信度大大降低。同时,为提高信噪比需采用大电流方式测量,DL/T475-2006规定采用工频方式测量电流不小于50A,现场准备工作多,劳动强度大,且不安全,也无法测量接触电压,跨步电压等参数。
     GH-6502B系列大地网接地电阻测试仪就是在这样一种科学环境孕育下而研发的。大地网接地电阻测试仪采用当前的数字选频测量(电子对抗)技术,具有超强的抗干扰能力,彻底消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差;采用纯正弦波大功率信号源做为测试电源,多频点采集数据,克服了双点异频插值法的局限性;特别适用于大型、超大型接地网接地阻抗及其它特性参数的测量。大地网接地电阻测试仪系统可准确测量接地阻抗,跨步电位差,接触电位差,土壤电阻率,场区地表电位分布,地网电流分布等接地特性参数。合同类型的产品相比,该仪器仅重15kg,即可达到5A/400V的异频输出,功能强大、性能优越、使用方便,目前在国内处于领先水平,是替代进口产品的理想选择。

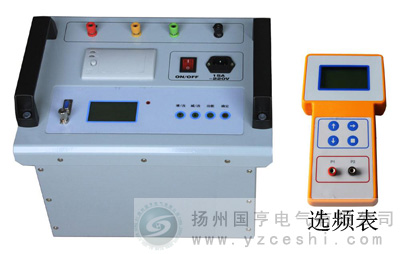

大地网接地电阻测试仪 GH-6502F大地网接地电阻测试仪

    GH-6502F大地网接地电阻测试仪(带选频表)本仪器适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A,不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。
    大地网接地电阻测试仪选频表只能配合大地网接地电阻仪,用于地表电位梯度、跨步电压和接触电位差的抗干扰测量。
测量时,大地网接地电阻仪向接地装置输出一个恒定的变频电流,选频表针对该频率进行检测,从而滤除工频干扰。具有电压测量功能,用于地表电位梯度测量。内置人体模拟电阻,用于跨步电压和接触电压测量。配有可充电电池.

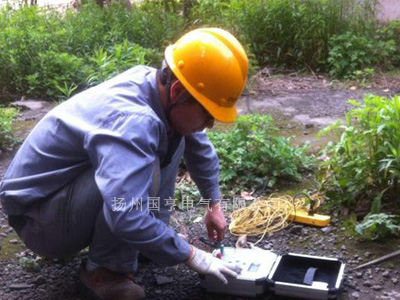

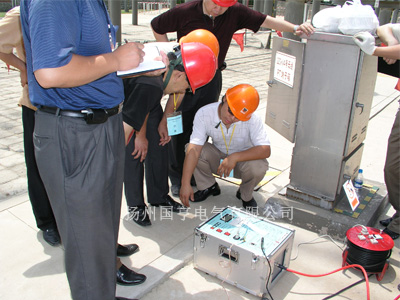

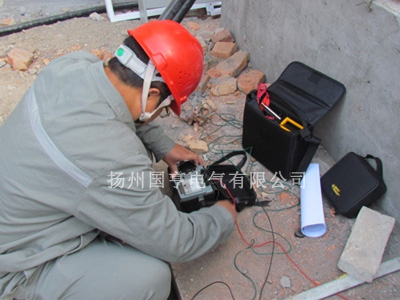

接地电阻测试仪现场图成功案例:

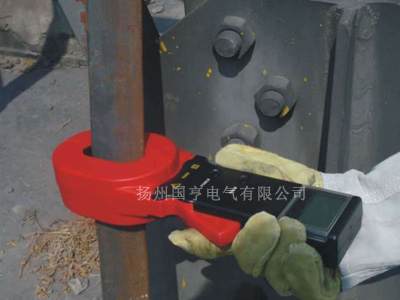

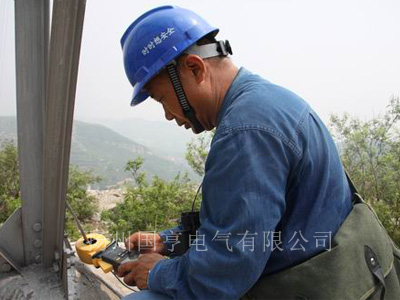

钳形接地电阻测试仪现场图|钳形接地电阻测试仪现场试验 钳形接地电阻测试仪现场图|钳形接地电阻测试仪现场试验 数字接地电阻测试仪现场图|数字接地电阻测试仪现场试验 绝缘摇表现场图|绝缘摇表现场试验 大地网接地电阻测试仪现场图|大地网接地电阻测试仪现场试验 钳形接地电阻测试仪现场图|钳形接地电阻测试仪现场试验
