直流高压发生器

直流高压发生器

型号选型:直流高压发生器是什么,是进行泄漏及直流耐压试验,而目前市场上常规的有60KV/2mA、60KV/5mA、120KV/2mA、120KV/3mA、120KV/5mA、200KV/2mA、200KV/3mA、200KV/5mA、200KV/10mA、300KV/2mA、300KV/5mA等规格型号其它可根据用户规格来订做,至于超低频高压发生器则分为30KV、40KV、50KV 、60KV、80KV等规格型号
至于直流高压发生器的价格则根据用户选择不同的规格型号提供报价
功能用途
应用领域:
主要的直流高压发生器做什么试验项目类型: 氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。
工作原理超低频高压发生器原理采用了降低试验频率,降低了试验电源的容量,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的等效性,理论上容量约为工频的五百分之一,试验程序大大地减化,与工频试验相比优越性更多,根据《35KV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准研制而成,主要用于电缆、大型高压旋转电机、电力电容器的交流耐压试验

以下是直流高压发生器型号大全:

产品图片产品名称产品简介

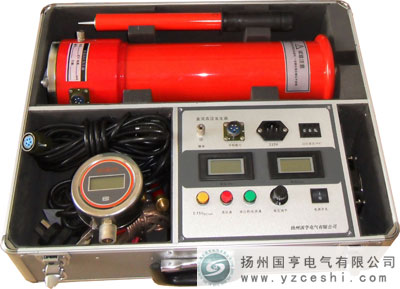

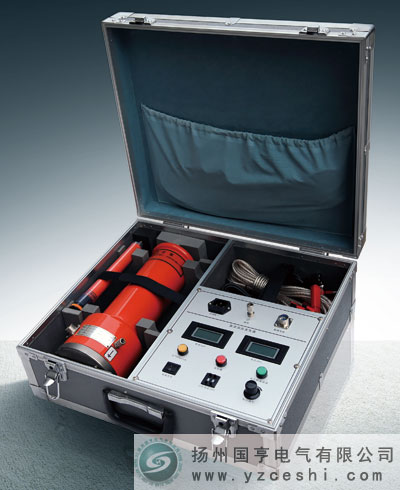

直流高压发生器 GH-6301直流高压发生器

    GH-6301直流高压发生器是用来检测电力器件的电气绝缘强度和泄漏电流,适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,研究、设计、制造的,是新时代的科技产品
    GH-6301直流高压发生器增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。GH-6301直流高压发生器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就打开0.75的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将升压的旋钮回到零位上,同时将细调电压旋钮回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关,再做其它的试验

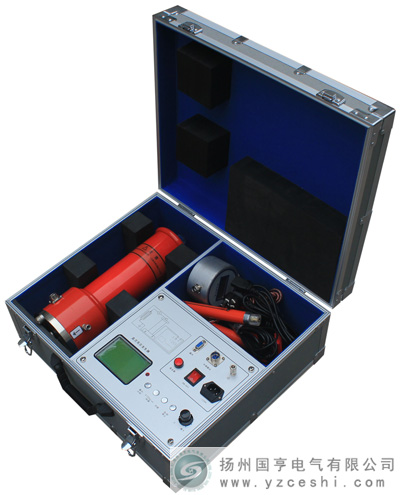

便携式直流高压发生器 GH-6301A便携式直流高压发生器

    GH-6301A直流高压发生器是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,研究、制造的便携式直流高压发生器,适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。
    直流高压发生器采用中频倍压电路,率先应用的PWM中频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式,并能承受额定电压放电而不损坏。
    直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件,使仪器更可靠、更稳定,倍压筒体积小,容量大,过载能力强,便于现场作业试验。

中频直流高压发生器 GH-6301B中频直流高压发生器

    应用范围
    GH-6301B直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
   升压方式:手动升压.
   GH-6301B直流高压发生器应用AIPWM技术,对PWM技术的不准确线性度进行了调整,使仪器精度得到了大幅度提高。并采用AI技术屏幕设定过压保护和过流保护取代了数字拨盘开关只能设定电压值,不能设定电流值及电压飘移的问题。0.75UDC1mA功能按钮,方便氧化锌避雷器试验,精度≤1%。增加了任意电压、电流下计时功能,及总时间T1和分段计时T2功能。仪器增加了万年历和时间功能。
   仪器采用了液晶屏幕显示,取代了传统的数显电流表、数显电压表,并新增加了万年历、时间、温度等

高频直流高压发生器 GH-6301C高频直流高压发生器

     GH-6301C高频直流高压发生器采用脉冲宽度调制AIPWM技术、应用AIPWM技术,对PWM技术的不准确线性度进行了调整,使仪器精度得到了大幅度提高。并采用AI技术屏幕设定过压保护和过流保护取代了数字拨盘开关只能设定电压值,不能设定电流值及电压飘移的问题。具有输出不受电网波动干扰,有零位、过流、击穿、过压等保护措施,无论过流、击穿、过压保护电路都能迅速动作,有效保障设备及人员安全.仪器是提供高压直流源的仪器,在使用高频直流高压发生器前必须先把仪器可靠接地.高频直流高压发生器电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为0.1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。

智能直流高压发生器 GH-6301D智能直流高压发生器

    应用范围
    GH-6301D智能直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
    GH-6301D智能直流高压发生器升压方式:自动升压、手动升压。自动测试时K 、IN不需要设置。如:氧化锌避雷器自动升压、10kv电缆分阶段升压等。

交直流高压发生器 GH交直流高压发生器

    交直流高压发生器采用中频整流滤波技术,解决了工频直流高压发生装置波纹系数较大,波形不平稳的缺点。产品符合国家新颁布电力行业标准ZBF24003-90的要求,广泛用于电气设备直流耐压试验和泄漏电流试验,并且特别设置了测试氧化锌避雷器1mA下的电压U1mA及0.75U1mA下的泄漏电流功能。 公司研究、设计、制造的新科技产品,适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验

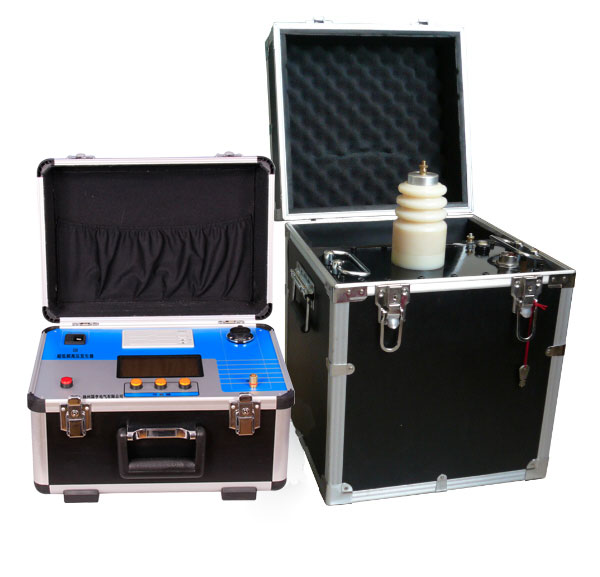

0.1Hz超低频高压发生器 GHCDP0.1Hz超低频高压发生器

    电气设备的高压耐压试验是《绝缘预防性试验》规定的重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验,交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术,其中0.1Hz超低频高压发生器技术是新技术,是国际电工委员会推荐的技术。新一代微机式0.1Hz超低频高压发生器是我公司自主开发的核心产品,克服了第一代机械式产品的诸多缺点,性价比远远高于同类进口产品,特别适用于绝缘等值电容较大的电气设备(例如:电力电缆、电力电容器、大中型发电机和电动机等)耐压试验,符合国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求
    超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道,在对大型发电机、电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,电力部门采用了降低试验频率,从而降低了试验电源的容量。从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻 ,理论上容量约为工频的五百分之一。试验程序大大地减化,与工频试验相比优越性更多。超低频高压发生器可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。
    GHCDP系列超低频高压发生器接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。本产品均能克服这样一些不足之处

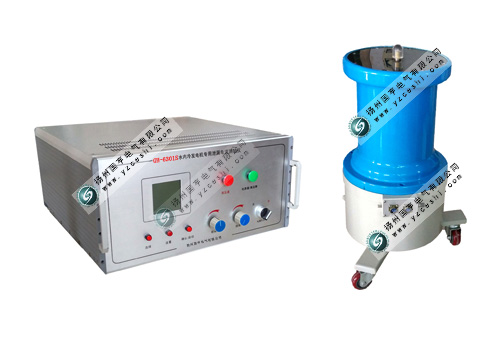

水内冷发电机直流高压发生器 GH-6301S水内冷发电机直流高压发生器

    GH-6301S水内冷发电机直流高压发生器是专为水内冷发电机进行泄漏电流和直流耐压试验使用,对于发电机进行直流试验能灵敏有效的发现定子绕组端部缺陷和间隙性缺陷,它以成为发电机绕组绝缘试验中普遍采用的方法,设计制造的指导思想是以下几点:
    1、 由于大型水冷发电机绕组传导电流很大,在试验电压下要20-150mA左右不等。如果没有足够容量的直流高压发生器,无法升压。
    2、 目前国内的直流高压试验器输出电流一般都在10mA以内,输出电流200mA的高压发生器属于空白。
    3、 直流试验对一般高压电气设备而言,能发现其绝缘的贯穿性缺陷,而对电机来说,它能独特发现它的局部绝缘缺陷(定子线卷端部绝缘)这是其它试验无法替代的。
    4、 为能对水内冷发电机组的准确测量泄漏电流,GH-6301S水内冷发电机直流高压发生器特别设计了各种干扰电流的补偿回路试验时可完全排除杂散电流和汇水管的极化电势干扰的影响,真正测到试品的电流。

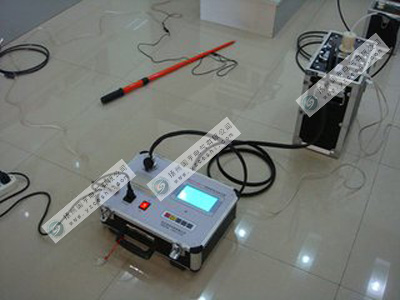

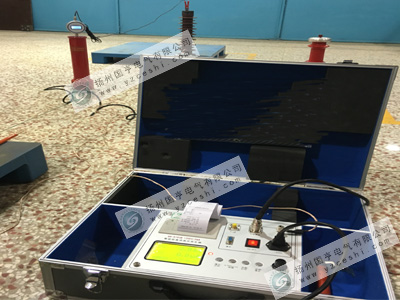

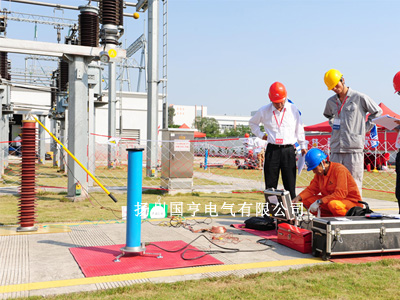

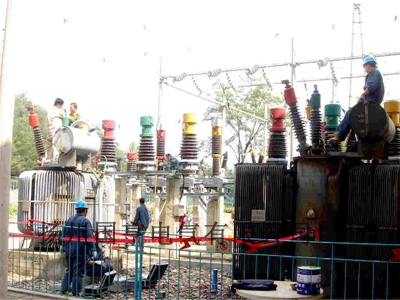

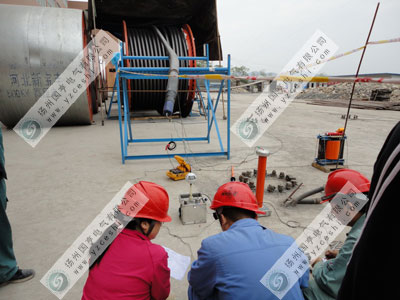

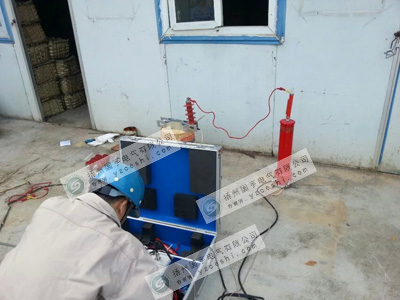

直流高压发生器现场图成功案例:

     直流高压发生器现场图|直流高压发生器现场试验 直流高压发生器现场图|直流高压发生器现场试验 直流高压发生器现场图|直流高压发生器现场试验
     直流高压发生器现场图|直流高压发生器现场试验 超低频高压发生器现场图|超低频高压发生器现场试验 直流高压发生器现场图|直流高压发生器电缆类试验

仪器相关:超低频高压发生器|高频高压发生器|高压静电发生器|高压发生器电路|交流高压发生器|价格|高压发生器图片|高压脉冲发生器型号|测试方法|图片|使用方法|资料下载


  • 执行标准:
    1、DL/T 848.1-2004 《高压试验装置通用技术条件 第1部分:直流高压发生器》
    2、DL/T 474.2-2006 《现场绝缘试验实施导则 第2部分:直流高电压试验》
    3、DL/T596-2005 《电力设备预防性试验规程》
    4、GB1094.1-GB1094.6-96 《外壳防护等级》
    5、GB2900  《电工名词术语》
    6、 GB/T16927.1~2-1997  《高电压试验技术》
    7、GB4793-1984 《电子测量仪器安全要求》
    8、GB/T.311-1997 《高压输变电设备的绝缘与配合》
