高压试验变压器

高压试验变压器

产品别称:油浸式、充气式、干式试、串激式、无局放试验变压器
型号选型:高压试验变压器是用来干什么的?是用来测量用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验;目前市场上主要类型分为多种,但具体的根据不同介质来选择适合自己的型号;
而试验变压器之间区别主要有:
油浸式试验变压器:
1、优点:采用单框芯式铁芯结构。初级绕组绕在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构,整体外形显得美观大方
2、型号选型:GH-YD:电压:50-350KV,容量:5-100KVA(如需要更多大电压和容量可根据你的要求订制);
充气式高压试验变压器:
1、优点:采用优质冷轧DQ-151取向硅钢片叠成多级圆柱框形铁芯,在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸,内充入SF6气体。
2、应用:由于六氟化硫气体优良的绝缘性能和灭弧性能,及不燃性,使得它作为新的绝缘介质得到广泛的应用
3、型号选型:GH-YDQ:电压:50-400KV,容量:5-100KVA(如需要更多大电压和容量可根据你的要求订制);
干式试验变压器:
1、优点:采用线圈绕组环氧真空浇注及CD型铁芯的新工艺,和同类产品油浸式变压器相比,明显地降低重量,减少体积,在质量上提高了绝缘强度和抗湿程度,并有效地削弱了漏磁而大大加强。
2、适用范围:适用于电力系统的现场检测各种电气设备的绝缘性能试验,电器产品的直流耐压及泄漏电流试验,同时还可作其他需要交直流高压小电流的各种电气系统或装置中的高压电源。
试验变压器控制箱(台):
1、优点:外型结构美观、坚固耐用、移动方便
2、类型:手动和全自动
3、型号选型:GH-KZX:5-200KVA

以下是高压试验变压器型号大全:

产品图片产品名称产品简介
干式试验变压器 GH-YDG干式试验变压器

    GH-YDG干式试验变压器适用于电力系统的现场检测各种电气设备的绝缘性能试验,电器产品的直流耐压及泄漏电流试验,同时还可作其他需要交直流高压小电流的各种电气系统或装置中的高压电源。GH干式试验变压器引用国外八十年代技术,利用先进的生产设备,采用线圈绕组环氧真空浇注及CD型铁心的新工艺,和同类产品油浸式变压器相比,明显地降低重量,减少体积,在质量上提高了绝缘强度和抗湿程度,并有效地削弱了漏磁而大大加强了变压器随试验短路电流的冲击能力;GH干式试验变压器重量轻,体积小,造型美观,性能稳定,使用携带方便等优点。

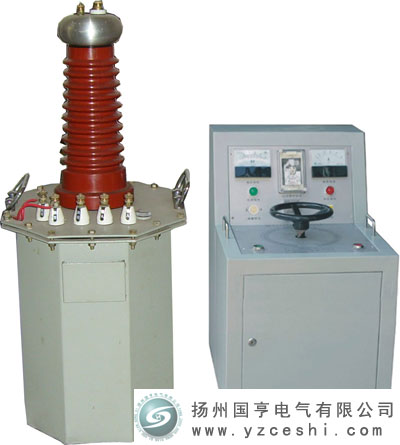

油浸式高压试验变压器 GH-YD油浸式高压试验变压器

     GH-YD油浸式高压试验变压器是发电厂、供电局及科研单位等广大用户的用来做交流耐压试验的基本试验设备,通过了国家质量监督局的标准,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验,考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。
   油浸式高压试验变压器采用铁芯为单相芯式,采用优质冷轧取向硅钢片叠制而成,紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式,由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组,一般情况下为100V。壳体为八角形,10KVA以上的试验变压器装有可移动的铁轮。

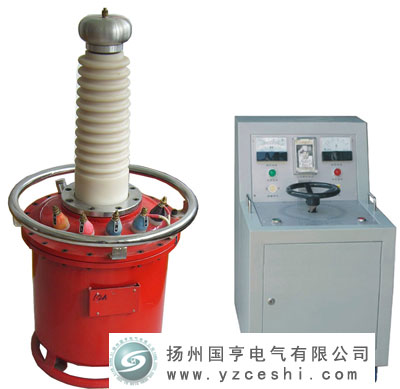

充气式高压试验变压器 GH-YDQ充气式高压试验变压器

    GH-YDQ充气式高压试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展,对试验变压器的电压等级的要求也越来越高,而油绝缘试验变压器在体积上和重量上越来越不能满足现场工作的要求。充气式高压试验变压器随着我国基础科学研究的进步,新材料,新工艺的应用,把新的绝缘介质六氟化硫气体(SF6)推向了电力设备应用领域。由于六氟化硫气体良好的绝缘性能和灭弧性能,及不燃烧性,使得它作为新的绝缘介质得以广泛应用电力系统。充气式高压试验变压器由于采用了新的生产工艺,产品的技术性能有较大的提高,特别适用于现场工作及频繁移动的工作条件下使用.

交直流高压试验变压器 GH-TDM交直流高压试验变压器

     GH-TDM轻型交直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的一种新型产品。轻型交直流高压试验变压器具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验,是高压试验中必不可少的重要设备
      GH-TDM轻型交直流高压试验变压器为单相变压器,联结组I. I. 用工频220V(10KVA以上为380V)电源接入试验变压器操作箱(台),经操作箱内自耦调压器(50KVA以上调压器外附)调节至0-200V(或0-400V)电压输出至YD试验变压器的初组绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压

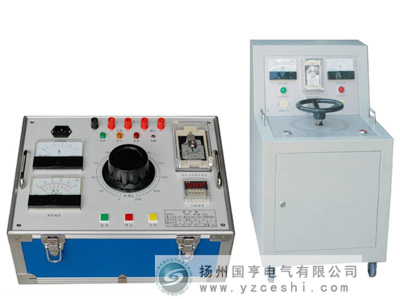

试验变压器操作箱(台) GH-KZX试验变压器操作箱(台)

    GH-KZX试验变压器操作箱(台)用于0.5~100KVA试验变压器的调压控制。其工作原理是:通过调整自耦调压器输出电压,实现试验变压器额定压器额定电压范围内的工作电压调节。同时,操作箱(台)内装有高压输出电压表,低压输入电流表及过流保护电路。可经方便地读取试验电压值,并能可靠地保护备。试验变压器操作箱(台)其原理简单、结构紧凑、工作可靠,是进行耐压试验理想设备

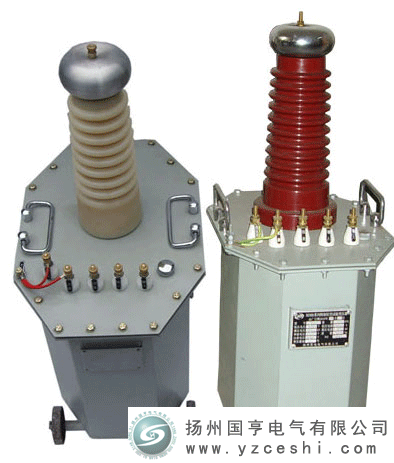

油浸式试验变压器 GH-YD油浸式试验变压器

    GH-YD油浸式试验变压器适用于电力系统、工矿企业、交通、邮电部门、科研单位等,对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。 油浸式试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。
    油浸式试验变压器其原理:将工频电源输入操作箱(或操作台),经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理,在次级(高压)绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压,其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆,在使用交流时,插入短路杆

无局放试验变压器 GH-YDW无局放试验变压器

    GH-YDW无局放试验变压器是我公司引进、吸收国外先进技术,设计开发制造的无局部放电工频试验变压器,广泛应用于电器、电缆、电机、变压器、互感器、绝缘材料和相关的高压元件制造厂家,以及电力、科研和大专院校的高压试验室,可对其产品进行局部放电和工频耐压试验。符合DL417-91、JB/T9641-1999、GB1094.1~1094.5-85、GB6451.1~6451.5-86等有关标准要求。
    随着社会的进步,科学的发展,人类对能源的需求愈来愈大,由于电力在人们生活当中是不可缺少的一份重要的资源,从而促进电力工业的迅猛发展。随着网络电压的提高和新的生产工艺、技术对预防性试验放在了议事日程上。为了增加输出发配电设备的使用寿命,现对一些设备提出了局部放电试验的要求。
    适应不同的电压等级,不同容量的电力设备进行工频电压试验,我厂制造各种规格的工频无局部放电试验变压器及其成套装置,用户根据需求自行选择。
    无局放试验变压器结构型式上分可分为:单相铁壳式、单相铁壳串级式、单相绝缘筒外壳式和单相绝缘筒外壳串级式四种。单相铁壳式一般适用于电压容量较低且便于携带或电压容量较大固定式,但对局部放电量要求较低的场合;单相绝缘筒式一般适用于对局部放电量要求较高;电压不太高,且比较固定使用的场合,单相绝缘筒式、串级式,主要适用于对局部放电要求较高、电压高、容量大或电压容量大便于携带的场合,以上四种型号供用户根据不同要求自行选择。

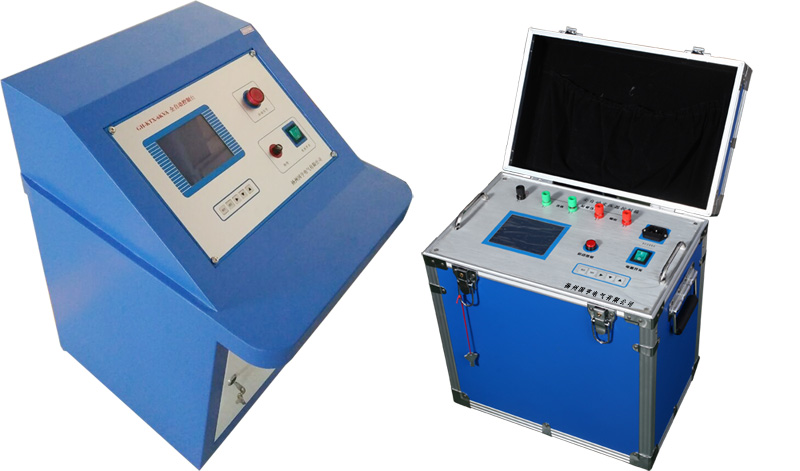

全自动试验变压器控制台(箱) GH-KTX全自动试验变压器控制台(箱)

    GH-KTX全自动试验变压器控制台(箱)采用轻触式按键数字可对目标压设定值,过流设定值,时间启动值,定时设定值,时间设定值,交直流切换设定,更加方便快捷,试验设定好后,试验过程全自动。
    本产品是我公司生产的轻型试验变压器的专用配套设备,该控制箱、台具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。
    GH-KTX全自动试验变压器控制台(箱)采用先进的微电子处理技术,全部使用过程可提前进行设置,全中文接口,操作简单明了。全部测试项目设定后自动进行测试,无须人工干预。
