微机继电保护测试仪

微机继电保护测试仪

型号选型:目前市场上主要类型继保分为单相、三相、四相、光数字及触摸屏、六相微机继电保护测试仪,而继电保护测试仪之间区别主要有:三相是三相电压三相电流,四相是四相电压三相电流,六相是六相电压六相电流,根据电压等级及用户的选择而定位不同类别的产品。
国亨型号小贴士:6400为单相,6403为三相微机继电保护测试仪,6404为四相,6406为六相,6406B为触摸屏六相,6406S为光数字继电保护测试仪
功能用途
应用领域:
主要做什么试验项目类型:信号继电器、时间继电器、中间继电器、重合闸继电器、其它直流电压、电流继电器、电流继电器、过(欠)电压继电器、序分量继电器 同步检查(或相位比较)继电器、反时限电流继电器、差动继电器、功率(方向)继电器、阻抗继电器、同期继电器、频率继电器 线路保护:多段过流、过(欠)电压、序分量电压电流、频率装置、功率方向保护、重合闸及转换性故障、距离和零序、工频变化量距离、复合电压闭锁(方向)过流、低周、低压减载装置等被试品试验项目
发电机变压器组:差动保护、失磁保护、励磁保护、复合电压闭锁(方向)过流(后备)
其它保护:自动准同期装置、备自投装置、母线差动保护、光纤线路差动保护
同时仪器还有具备GPS同步试验功能。实现两台异地同步对调试验,能够对电磁型、晶体管型、集成电路型和微机型继电保护装置进行测试。光数字继电保护测试仪主要是对 数字化保护、自动化装置和仪器仪表提供了完整的测试方案适应数字化变电站

以下是微机继电保护测试仪型号大全:

产品图片产品名称产品简介
微机继电保护测试仪 GH-6403微机继电保护测试仪

   GH-6403微机继电保护测试仪采用插件式结构,防震性能优良,其采用三相交流源,其中电压、电流的幅值,相位、频率可任意调整。并可测量继电器的动作时间。可用于测试电流、电压、阻抗、差动等各种继电器及保护装置
    仪器是近十年来发展起来的一个新型智能化测试仪器,以前的继电保护试验工具主要是用调压器和移相器组合而成,体积笨重,精度不高,已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展,微机继电保护已广泛运用于线路保护,主变差动保护,励磁控制等各个领域,变电站综合自动化已成为主流。成为现代继电保护工作人员的必不可少的试验工具。
    现代可分为两种形式,一种是采用传统的OCL功放,体积大,重量在25Kg左右,比较笨重,功放管工作在放大区,时间长了容易损坏,且动态范围窄,精度不高。另一种是采用开关电源,功放采用数字功放,体积小,重量轻,效率高,是继电保护测试仪的发展方向。GH-6403三相继电保护测试仪是在总结国内外同类产品优缺点的基础上,广泛听取用户意见,充分运用现代微电子技术和电力电子技术而实现的一种新型小型化仪器,它采用国际流行的DSP和开关放大器技术,单机独立运行功能已十分强大,再配以PC软件,使其能联接电脑运行,而其体积和重量只有传统测试仪的一半,先进的设计理念使该款测试仪达到了先进水平。

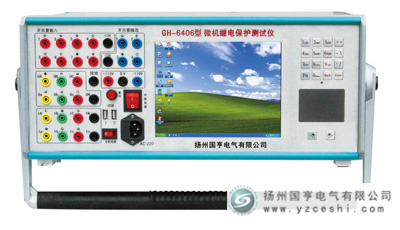

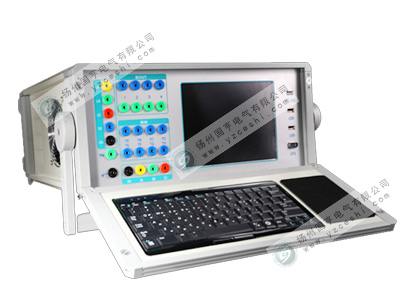

微机继电保护测试仪 GH-6406微机继电保护测试仪

    GH-6406微机继电保护测试仪具有标准的六相电流,六相电压同时输出,电流30A/相,电压125V/相。六相电流并联可达180A。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差动保护和备自投装置,试验更加方便和完美。
    各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准
    采用6000系列DSP控制器作为核心,FPGA可编程逻辑器件输出波形,由于采用的是DDS硬件输出波形的技术,使波形频率和相位精度相当高,同时,该系统与工控机通讯直接采用USB2.0接口,使得数据通讯稳定可靠

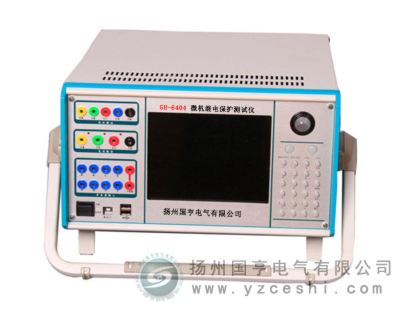

微机继电保护测试仪 GH-6404微机继电保护测试仪

    GH-6404微机继电保护测试仪具有标准的四相电压,三相电流输出,电压125V/相,电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差动保护和备自投装置,试验更加方便和完美。仪器采用高速、高性能数字控制处理器作为控制微机,软件上应用双精度算法产生各相任意的高精度波形,同时还采用高速高位D/A转换器,保证了全范围内电流、电压的精度和线性,现已广泛运用于线路保护,主变差动保护,励磁控制等各个领域,变电站综合自动化已成为主流

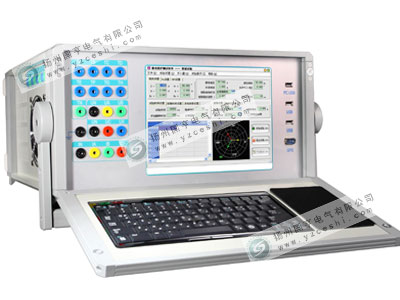

触摸屏微机继电保护测试仪 GH-6406B触摸屏微机继电保护测试仪

    GH-6406B触摸屏微机继电保护测试仪采用彩色图形化操作界面,触摸屏控制,只需轻点按键即可完成各种测试如:触发试验、启动返回试验、重合闸、时间测试、直流/中间继电器、谐波试验、距离搜索、距离定值验证、零序过流验证定值、定时限元件定值验证、线路整组传动、系统振荡、低周减载、低压减载、工频变化量阻抗、精工电流、备自投试验、差动搜索、差动动作、差动验证定值、差动直流助磁、复压闭锁过流、自动准同期装置、变送器、电能表等试验项目
    GH-6406B触摸屏微机继电保护测试仪采用世界先进水平的 DSP 技术和开关放大器技术研制而成。具有重量轻、功率大、精度高和可靠性高的特点,能够对电磁型、晶体管型、集成电路型和微机型继电保护装置进行测试。采用面向保护装置的自动测试管理平台-GH-6406B触摸屏继电保护测试软件控制操作,组成新一代高效的继电保护自动化测试系统,在为仪器嵌入了触摸屏控制,可以让用户操作起来更方便和快捷。能够更好的满足世界各国有关电力系统之研究机构、生产厂家及电力生产、调试、运行单位的要求

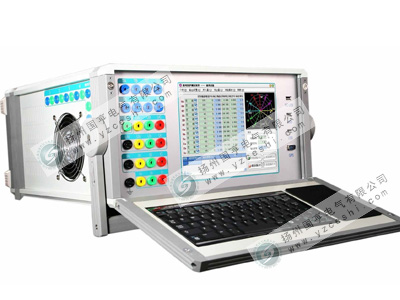

六相微机继电保护测试仪 GH六相微机继电保护测试仪

   六相微机继电保护测试仪采用6000系列DSP控制器作为核心,FPGA可编程逻辑器件输出波形,由于采用的是DDS硬件输出波形的技术,使波形频率和相位精度相当高,同时,该系统与工控机通讯直接采用USB2.0接口,使得数据通讯稳定可靠。
   六相继电保护测试仪采用高精度D/A转换器,同时采用有源低通滤波器,使输出波形平滑,幅频特性优良。同时控制系统还保留了12路12位A/D转换电路,可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形,幅值和相位。
   电流、电压采用高性能线性放大器直接耦合输出方式,使电流,电压源可直接输出交流和直流波形,并可通过软件计算输出各种如方波、各次谐波叠加的组合波形,故障暂态波形等,可以较好地模拟各种短路故障时的电流,电压特征。

三相继电保护测试仪 GH三相继电保护测试仪

   GH-6403三相继电保护测试仪单机可以做交流试验,直流试验,低周同期,时间测量,功率阻抗,差动试验,叠加谐波,整组试验,阻抗阶梯,零序保护,系统设置等试验项目。
   三相继电保护测试仪过电压继电器测试采用“交流试验”程序,当继电器额定电压小于120V时,可用单相电压值为变量进行测试。选定电压步长和电压初始值,采用自动或手动方式来进行电压变化,直到继电器动作,可测出动作电压和动作时间值。GH-6403每相电压最大值为120V。当被试继电器的额定电压大于120V时,可采用两相电压来进行测试。例如当VA=75、VB=75V、VA与VB相位差为180°时,线电压VAB=150V。因此当两相电压相位差为180°时,其线电压等于两相电压之和。选择两相电压可变化,采用自动或手动试验来测试。
   三相继电保护测试仪欠电压继电器又叫低电压继电器,通常只有常闭接点,常闭接点打开表示继电器动作。可选择一比较高的电压值,然后按一定步长降低电压,直到继电器动作。选用“交流程序”,拟采用手动方式进行试验,先输出一个电压值,由于是常闭接点,屏幕上会显示动作时间,此时电压值并未切除。采用手动旋转鼠标,降低电压直到屏幕上的动作时间值发生变化,此时表示继电器常闭接点已打开,相当于继电器返回。此时屏幕显示电压值就是低电压继电器的动作电压值。
    三相微机继电保护测试仪过电流继电器采用“交流试验”程序,当继电器动作电流小于35A时,可选用一相电流作变量,选定合适的电流步长。采用自动或手动方式进行试验,其中,手动方式可用于测量动作值和返回值。自动方式只能测动作值。当继电器动作电流大于35A时。可采用两相或三相并联电流输出。GH-6403三相微机继电保护测试仪三相电流并联输出最大值是105A。这时并联的电流的相位必须是同相位,否则不能采用并联方式。选择多个电流作为变量,采用自动或手动试验测量继电器的动作值和返回值

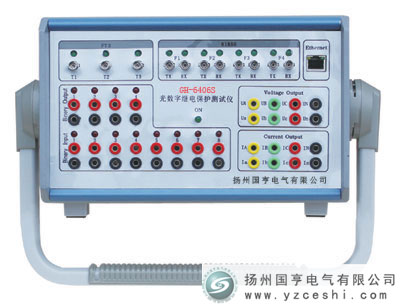

光数字继电保护测试仪 GH-6406S光数字继电保护测试仪

    随着我国电力行业的发展,新技术的应用,数字化变电站成为未来变电站的发展趋势。GH-6406S光数字继电保护测试仪是结合电力现场情况、众多电力用户经验自主研发的便携式新产品,采用高性能DSP处理器、大规模FPGA、百兆光以太网通信等技术,可支持IEC60044-8、IEC61850-9-1/2和GOOSE的数字式继电保护测试仪,为符合IEC61850-9-1/2、IEC60044-8、GOOSE规约的数字化保护、自动化装置和仪器仪表提供了完整的测试方案,适应了数字化变电站的发展需要。
GH-6406S光数字继电保护测试仪功能介绍:
1、提供4路100Mbps光纤以太网接口,可用于输出符合IEC61850-9-2/9-1规约的采样值报文,同时还可以用于GOOSE报文发送与接收;
2、可输出3路符合IEC60044-8规范的FT3格式采样值报文;
3、光数字继电保护测试仪对于采样值报文,其通道功能、通道数目、采样速率、ASDU数目等均可进行自由设置;
4、对于GOOSE报文,其通道数目、发送间隔时间、控制块信息等均可自由配置;
5、兼容传统模拟开关量处理,提供8路模拟开关量输入和4路模拟开关量输出,同时开入量能够自动识别带电位和空接点的输入信号;
6、支持12路模拟小信号输出;
7、支持12路直流电压源输出;
8、支持GPS同步;
9、提供1个RJ45以太网口,负责与上位机软件通信;
10、光数字继电保护测试仪完备的信号指示:在前面板上提供IEC61850-9-2/9-1以及GOOSE的光纤以太网接口的链接和收发状态指示,以及IEC60044-8的光纤接口的发送状态指示,所有硬接点的开入、开出量在前面板上均有相应的状态指示灯;
11、所有光纤接口均为ST接口,接线稳定可靠;
12、体积小、重量轻、使用方便。

单相继电保护校验仪 单相继电保护校验仪

   单相继电保护校验仪产品系长期从事继电保护现场试验人员,集多年现场调试经验,设计研究开发的一种适用于电力系统继电器、继电保护装置通用的新型仪器。使继电保护现场校验工作轻松便捷、快速、准确。近几年根据用户意见不断地改进、优化,使其达到最理想的使用效果。该设备具有体积小、重量轻、外型美观、坚固耐用、同时输出两路电量的特点。它内置0.5级数字仪表、高精度互感器,交直流测量为真有效值,并内置五位数字电秒表,可满足时间测量的要求,实为继电保护工作人员外出作业的良好工具。
工作原理:仪器分为Ⅰ路和Ⅱ路两个回路,Ⅰ路分为交流输出和直流输出。当需要输出交流量时,将“I路交流开关”置“1”端,当需要输出直流量时,将“I路直流开关”置“1”端,然后调节I路调压器旋钮,即可输出七种电量。通过“选择”按钮选择不同的档位,来监视各种电量(但在切换选择铵钮时,需将I路开关全部关断,方可选择,否则档位不变。)仪器每切换一种输出的同时,数字电压/电流表可自动监视其输出值。如选择错误,在某一个档位可能不影响输出,但会导致表头读数错误。Ⅱ路通过“Ⅱ路”输出开关控制经Ⅱ路调压器直接调节输出,测量可外附万用表测量。

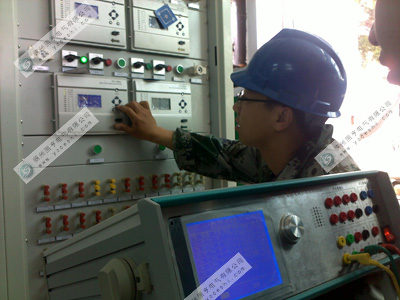

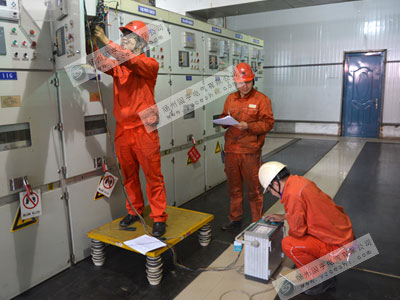

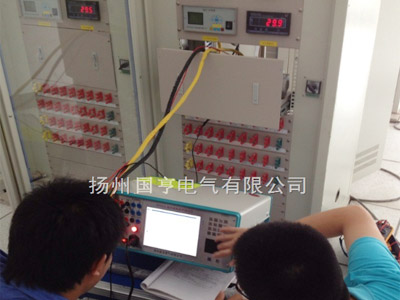

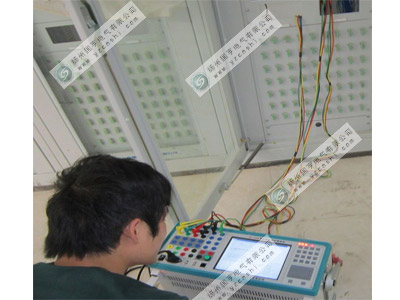

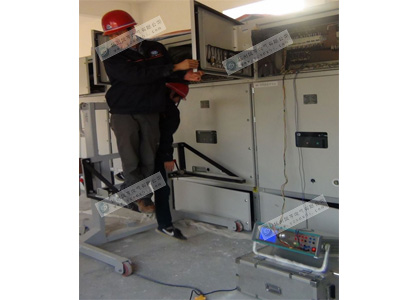

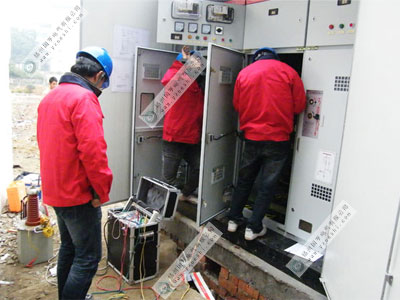

微机继电保护测试仪现场图:

微机继电保护测试仪现场图 微机继电保护测试仪现场图 微机继电保护测试仪现场图 微机继电保护测试仪现场图 微机继电保护测试仪现场图 微机继电保护测试仪现场图

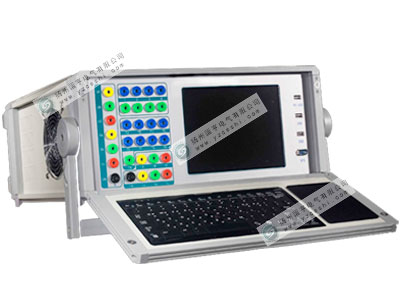

微机继电保护测试仪更多机型型号选择:

微机继电保护测试仪 微机继电保护测试仪 微机继电保护测试仪 微机继电保护测试仪
  • 执行标准:
    1、DL/T624-1997 继电保护微机型式试验装置技术条件
    2、GB2423.1-89 GB2423.2-89电子电工产品基本环境试验规程
    3、GB6162-85 静态继电器及继电保护装置的电器干扰试验
    4、GB6592-86 电子测量仪器误差的一般规定
    5、GB7261-87继电器及继电保护装置基本试验方法
    6、 GB/T14598.3-93 电器继电器 第5部份
    7、 GB/T14598.3-93 电器继电器 第22部份第3篇
    8、DL478-92 静态继电保护及安全自动装置通用技术条件
    9、DL/T553-95 220~500KV电力系统故障动态记录技术准则
