高压绝缘电阻测试仪

高压绝缘电阻测试仪

产品别称:绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、绝缘电阻仪,数字兆欧表、指针兆欧表、电动摇表
型号选型:绝缘电阻测试仪市场上主要分为摇表,绝缘电阻表(型号:GH-6303),绝缘电阻测试仪(型号:GH-6302、GH-6302A、GH-6507),而功能上摇表和绝缘电阻表只可以做一般的绝缘试验,而绝缘电阻测试仪是测量绝缘电阻值大,并且自动计算吸收比和极化指数,并自动储存15秒、1分钟、10分钟的每分钟数据便于分析,而目前市场上常规的有1000V、2500V、5000V、10000V、20KV等规格型号
至于绝缘电阻测试仪的价格则根据用户选择不同的规格型号提供报价
功能用途
应用领域:
主要的绝缘电阻测试仪做什么试验项目类型: 绝缘电阻表适用于测量各种变压器、电机、电缆、电讯元器件、家用电器和其他电气设备的绝缘电的一般的绝缘试验。绝缘电阻测试仪对于容量较大的电气设备(如变压器、发电机等)要进行吸收比和极化指数二种绝缘指标的测试,水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验,同时也可用于试验室或现场做绝缘测试试验

以下是绝缘电阻测试仪型号大全:

产品图片产品名称产品简介
10KV绝缘电阻测试仪 GH-6302A10KV绝缘电阻测试仪

   GH-6302A绝缘电阻测试仪专用于试验室或现场做绝缘测试试验.内含高精度微电流测量系统、数字升压系统.只需要用一条高压线和一条信号线连接试品即可测量.仪器测量自动进行,结果由大屏幕液晶显示,并将结果进行存储.
   随着我国电力工业的快速发展,电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。绝缘电阻测试仪(兆欧表)是测量绝缘电阻的专用仪表。1990年5月批准实施的JJG662-89《绝缘电阻表(兆欧表)》已把它作为强制检定的仪表之一。目前,电气设备(如变压器、发电机等)朝着大容量化、高电压化、结构多样化及密封化的趋势发展。这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。对于容量较大的电气设备要进行吸收比和极化指数二种绝缘指标的测试,在我国的《500KV规程》中,已将极化指数指标列为500KV变压器、电抗器的预防性试验项目。

高压数字绝缘电阻测试仪 GH-6302高压数字绝缘电阻测试仪

   高压数字绝缘电阻测试仪是解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量
   高压数字绝缘电阻测试仪测试电压高,出力强,被测量对象往往又带有工频泄漏或感应上高压干扰电能,因此为了人身安全,使用本仪器首先一定要接好安全接地线。 此高压数字绝缘电阻测试仪在高压启动后,请不要采用人工放电方式检查仪表,在测试完毕后也应等待本仪表自动放电使电压表回零后才进行例行安全需要的人工放电。因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命,如果脉冲窜入仪表,也有损仪表内的集成电路
   高压数字绝缘电阻测试仪采用高比例电桥法与电子技术双积分法相结合原理进行欧姆--数字转换、测试电源采用它激式直流电压、变换器把直流低压变换为0~5KV高压直流电。

水内冷发电机绝缘电阻测试仪 GH-6507水内冷发电机绝缘电阻测试仪

     水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验,同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压最大2500V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行,结果由大屏幕液晶显示,并将结果进行存储
     水内冷发电机绝缘电阻测试仪测量过程中需要注意:高绝缘材料加上直流电压后,通过试样的电流是很微小的,极易受到外界干扰的影响,造成较大的测试误差。热电势、接触电势一般很小,可以忽略;电解电势主要是潮湿试样与不同金属接触产生的,大约只有20mV,况且在静电测试中均要求相对湿度较低,在干燥环境中测试时,可以消除电解电势。因此,外界干扰主要是杂散电流的耦合或静电感应产生的电势。在测试电流小于10-10A或测量电阻超过1011欧姆时;被测试样、测试电极和测试系统均应采取严格的屏蔽措施,消除外界干扰带来的影响

数字式高压绝缘电阻测试仪 GH-6303数字式高压绝缘电阻测试仪

    GH-6303数字式高压绝缘电阻测试仪适合于电力电气行业,邮电通信部门以及利用电力作为工业动力的工矿企业测量各种变压器、电机、电缆、电器设备及绝缘材料的绝缘电阻。是各种电器设备保养、维修、试验和检定必不可少的利器。
    GH-6303数字式高压绝缘电阻测试仪工作原理:数字式高压绝缘电阻测试仪采用中大规模集成电路,由机内电池作为电源经DC/AC变换产生的直流高压由E到L极的电流,经过1/V变换通过除法器完成运算,直接将被测的绝缘电阻值由LCD显示
    数字式高压绝缘电阻测试仪外壳由高强度铝合金组成,机内设有等电位保护环和四阶有源低通滤波器,对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA,很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度
    注:被测物体为正常带电体时,必须先继开电源,然后测量,否则会危及人身设备安全!本表E、L端子之间开启高压后有较高的直流电压,在进行测量操作时人体各部分不可触及

指针式高压绝缘电阻测试仪 2500/5000/2501/2503指针式高压绝缘电阻测试仪

     指针式高压绝缘电阻测试仪采用先进的电子测量线路和元器件,适合新的电力试验规程的要求,其输出电压稳定、测量范围宽、自动换档、读数直观。特别适用于电力部门,大型厂矿企业,测量电力电缆、电力变压器、发电机及高压开关等电气设备绝缘电阻、吸收比等,是取代老式摇表的理想产品
     指针式高压绝缘电阻测试仪当电源旋钮按下工作时蜂鸣器发声,提示有高压出现在仪表的接线端和地端(L端和E端),在测试时,确保电路接地,通常仪表的接地保护端(G端)接大地

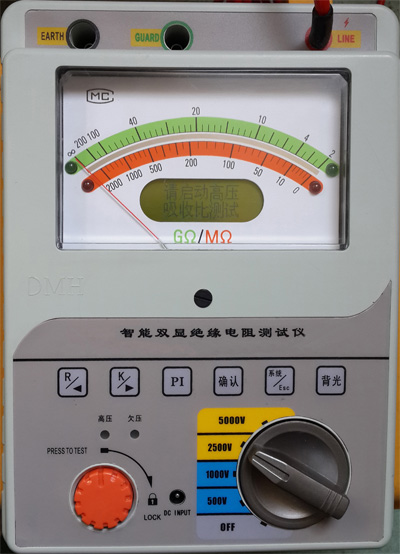

智能双显绝缘电阻测试仪 GH-2505智能双显绝缘电阻测试仪

    随着现代化技术的不断更新和拓展,对电力系统及高电压设备的可靠性也提出更高的要求,电气设备出现事故或是损坏,通常与绝缘的缺陷密切相关。电气设备的大容量化、高电压化、结构多样化及密封化,对电气设备应提出更新的、更高的要求。大容量设备的使用不断增加,用普通的兆欧表无法检测其绝缘性能。
    电力试验规程对众多的电力设备如:电缆、电机、发电机、变压器、互感器、高压开关、避雷器等要求做一系列的绝缘性能试验,首先是要做绝缘电阻测试。
    在测试大容量电力设备的绝缘电阻时,绝缘电阻值和加压的时间有关,加压时间越长,绝缘阻值越高,这种现象叫绝缘的吸收现象。要了解被试品的绝缘性能必须首先对其做吸收比和极化指数试验,为下一步的泄漏、介质损耗、局部放电等,绝缘性能试验提供安全保障。我公司依照电力标准化规程特推出大容量、高抗干扰、性能稳定的智能双显绝缘电阻测试仪,对电力设备进行绝缘、吸收比、极化指数试验,为系列绝缘试验提供前期准确判断。
     由于充电电流直接影响到大容量容性试品的绝缘值测试,因此需要大的充电电流,充电能力越强吸收比测试值就越接近真实值。GH-2505智能双显绝缘电阻测试仪短路电流大于3mA,克服了普通型兆欧表短路电流小,测试不准确、易受干扰等弊端。本仪器采取适时电压电流采样做除法运算,所以在测试时即便电压发生变化,由欧姆定理计算得到的电阻值也是准确的。
