微机继电保护测试仪各类试验操作使用方法步骤

 浏览次数:5909  字体:

微机继电保护测试仪各类试验操作使用方法步骤
6.2.1微机继电保护测试仪交、直流试验
微机继电保护测试仪交流试验
该项测试模块可用于交流电压、电流及功率继电器及各种保护装置进行自动或手动试验。也可用于各种直流电压、直流电流继电器的自动或手动试验。
该程序是一通用型试验模块,是所有程序中使用功能最强的模块。各相电压、电流的幅值,相位及频率均可自行设定。并可按各自步长按设定的时间进行任意变化,以对各种继电器及保护装置进行任意试验。测定动作值、返回值、动作时间等。试验界面如上图:
电压初值为57.73V、电流5A、相位互差120°、频率50Hz。直流可变否标志:在直流一栏内如果选“√”,表示该相输出直流。可变否一栏如选“√”表示该参数将参与变化,不选取则为固定不变。
自动试验:程序输出时,参与变化的量将按设定步长和间隔时间自动变化,其他量值固定不变。继电器动作则停止输出,程序自动返回。
手动试验:程序连续输出当前值,当点击“增加”按钮时,可变的量即增加一个步长,当点击“减小”按钮时,可变的量即减小一个步长。如果继电器动作,可记录动作值和动作时间,这时测试仪并没有停止输出,操作者可反方向变化参数,直到继电器返回,记录返回值和返回时间。所以手动试验可用来做返回值。
试验间隔时间:自动试验时每变化一个步长的间隔时间。打开参数、保存参数、恢复数据,界面上设置的数据,可以用“保存参数”保存在硬盘文件中,以后可以用“打开参数”调出,界面上的数据在试验时增减后被改变,可用“恢复参数”将数据恢复为初始值。
试验时,计算机自动计算并显示线电压、负序电压、零序电压等数据,并显示各相电流、电压的矢量图。矢量图可用“放大镜”进行放大和缩小。
注意:1、交流电压每相最大为75V,当需要较高输出电压时,可将两通道串联使用。如VA输出75V。相位0°。VB输出75V,相位180°。则VAB输出为150V。
      2、直流电压每相最大为±110V。若所需电压大于110V时,可将两相串联使用。如将VA设为110V,VB设为-110V。则VAB可输出220V。
      3、交流电流单相为30A。当所需电流大于30A时。可采用两相或三相电流并联输出,但各相电流必须设为同相位。请尽量用较粗,较短的线,以减小回路电阻。
3﹑界面最下面一行是信息提示栏,当显示设备连接正常,说明程序可以输出。当显示设备没有连接,说明电脑与主机没连上,须重新进行联机。保护动作时间也会显示在此栏。
6.2.2 微机继电保护测试仪整组试验
微机继电保护测试仪
该软件用于模拟输电线路各种故障情况。用于试验保护装置的跳闸、重合及后加速等功能。适用范围:南自,南瑞,许继,四方。
故障类型可选AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC。整定阻抗可以Z/φ方式输入或R、X方式输入。以一种方式输入,另一种方式的值计算机自动算出。
短路阻抗=阻抗系数×整定阻抗。以此值作为短路点阻抗进行故障模拟。
零序补偿系数K0=(Z0/Z1-1)/3,一般K0取KX。
测试原理:按时间控制和接点控制兼容方式,接点优先的原则。如果接点动作则转入下一状态,如果接点不动则按时转入下一状态。有时现场没有跳闸节点和重合节点,这时可以将故障时间设成略大于保护动作时间,跳闸后状态时间,设为略大于重合闸的动作时间,而
保护的动作时间和重合闸动作时间可由保护屏上直接读出。
合闸角:故障发生时刻A相电压的初相角。
PT安装位置:模拟一次侧电压互感器是安装在母线侧还是线路侧。PT安装于母线侧时故障相断开后该相电流为零,电压恢复到正常相电压57.73;PT安装于线路侧时,故障相断开后,该相电流及电压均为零。
故障方式有三种:瞬时性、永久性、转换性。
转换性故障可分为前转换和后转换。前转换是指故障跳开后,重合前发生转换性故障。此时保护应三跳。不再重合。后转换是指故障跳开后,重合闸动作,重合后发生转换性故障。这时相当于永久性故障。只是故障相别不一样。这时保护应该是加速永跳。
各种状态输出顺序:正常态→故障态→跳闸后状态→重合→三跳(加速跳)。
接线方式和操作方法同脱机软件的“整组试验”。
如出口接点没有,也可接一端带电位的空接点,如图所示:
6.2.3阶梯阻抗
微机继电保护测试仪
 用于线路保护定值校验,用户输入Z1、Z2、Z3的三段阻抗定值。阻抗系数0.7、0.95、1.05,用户可修改。规程规定0.95倍可靠动作,1.05倍下一段动作。通过测量动作时间可以判断是哪一段动作。正常态时间大于保护整组复归时间,一般取20秒,故障态时间应大于阻抗Ⅲ段动作时间。适用范围:南自,南瑞,许继,四方。
VA、VB、VC、VN、IA、IB、IC、IN接入保护屏相应端子,保护只投距离压板,距离出口空接点,接入测试仪的开关量输入通道中的任一路。如出口接点没有,也可接一端带电位的空接点,如图所示:

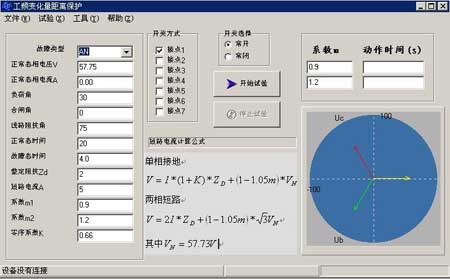

6.2.4  工频变化量距离保护
本程序分别模拟U相、V相、W相单相接地瞬时故障和uv、vw、wu相间瞬时故障,模拟故障电流固定,模拟故障前电压为额定电压57.73V,模拟故障时间一般为100-150ms,单相接地故障时,短路电压V=(1+K)I×ZD+(1-1.05m)×Un。相间短路时故障电压U=2×I×ZD+(1-1.05m)× Un,式中m为系数,其值分别为0.9和1.2,对于微机保护,当m=0.9时,D++出口(方向元件出口),当m=1.2时,DZ、D++都应出口,DZ为突变量距离出口,DZ先动作,可投入主保护及零序保护,其余保护应退出。
ZD——工频变化量距离保护定值。
工频变化量距离保护在m=1.2倍时,应可靠动作。在m=0.9时,应可靠不动作。适用范围:南自,南瑞,许继,四方。如出口接点没有,也可接一端带电位的空接点,如图所示:
6.2.5差动试验
微机继电保护测试仪
 本程序用于主变差动保护试验。适用范围:南自,南瑞,许继,四方。
程序定义I1=Ia、I2=Ib,I1为1侧电流(例如高压侧),I2为2侧电流(例如低压侧),I1、I2的频率可定义为基波,二次、三次谐波等。初值、终值、步长、相位用户可自行设定,由于测试仪加进去的电流只是加到高低压侧,并不是真正的动作电流和制动电流,所以,动作电流Id和制动电流Iz需按一定的公式进行折算才能形成,界面上提供了一些公式,用户根据保护厂家提供的公式进行选择。由于I1、I2都在变化,可形成一个二维数组,并可在直角坐标上描出制动曲线。
    本试验必须将保护出口接点接入测试仪的开入通道,测量点数可由起始电流和终止电流来决定,对某些变压器差动保护由于计算公式不一样,本程序不一定涵盖,建议采用“交流试验”程序用手动方法来进行试验,将会更方便更直观一些。使用方法可参照脱机软件的“差动试验”程序。
6.2.6阻抗相位特性
 微机继电保护测试仪本程序用于阻抗继电器的相位特性测试。
0-360°全程搜索,通过移动鼠标选择扫描中心,扫描半径,和扫描步长,均以欧姆表示,扫描范围一般为100%,正常态时间应大于保护复归时间,故障态时间应大于保护动作时间,角度步长一般可设10-15度,选择开始试验,先做扫描中心这一点,如果保护不动作,说明扫描中心不在动作区,程序弹出请重新选择扫描中心,如果扫描中心动作,则按扫描步长进行扫描,直到不动作区为止,再增加一个角度步长,重新扫描,直到不动作区为止,这样就在扫描中心附近形成了一个明显的动作区,这个动作区的形状是任意的,可以是圆形、四边形或多边形等,这样就可以试验圆阻抗和多边形阻抗的相位特性。
微机继电保护测试仪接线方式:将测试仪的电压、电流接入继电器的电压、电流线圈,将常开接点,接入测试仪的开入量通道。
