异频线路参数测试仪不同被试品试验接线参考标准

 浏览次数:3305  字体:

异频线路参数测试仪不同被试品试验接线参考标准:
   测试开始前,将测量端的线路引下线可靠接入大地,并将面板左上角的仪器接地端子可靠接入大地,然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地,将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧,最后将电压测量端子 UA、UB、UC接入线路引下线线路侧,仪器测试接线完成后,再打开线路引下线的接地,以保证设备和操作人员的安全。
5.1、异频线路参数测试仪正序阻抗接线(如下图),零序阻抗也可采用此种接线方法接线,仪器内部会自动在内部切换接线。正序阻抗接线
                                           图5—1、正序阻抗接线
5.2、零序阻抗接线图(如下图)
零序阻抗接线
                                        图5—2、零序阻抗接线
5.3、异频线路参数测试仪线路互感接线(如下图)
线路互感器接线图
                                             图5—3、线路互感接线
5.4、异频线路参数测试仪正序电容接线(如下图),零序阻抗也可采用此种接线方法接线,仪器内部会自动在内部切换接线。
正序电容接线图
                                       图5—4、正序电容接线
5.5、异频线路参数测试仪零序电容接线(如下图)
零序电容接线图
                                               图5—5、零序电容接线
5.6、异频线路参数测试仪耦合电容接线(如下图)
耦合电容接线图
                                        图5—6、耦合电容接线
     异频线路参数测试仪测试采用四极法原理,被测线路需要电流引下线3根,电压引下线3根,电流测试线位于测试电源侧,电压引下线位于线路侧,以消除测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子,尽量用截面积足够大的导线,并保证与线路测量端可靠连接,避免引入较大的接线误差。
仪器测试接线极为简捷,只需一次接入上述测试线,通过仪器自动控制测量方式和被测线路对端接线方式配合,即可完成所有序参数测量,大大提高测试效率和操作安全性。
仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接,现场接线时可以只连接左上角的仪器接地端到大地就可以了。
连接仪器和被测线路时,保证线路测量端可靠接地(挂接地线),测试完成后恢复,取接地线;仪器可靠接大地,注意各个测试信号接地线要按照接线指示图完成。
在雷雨天气或者沿线路有雷雨天气时,不能进行测量,以保证人员和设备安全。

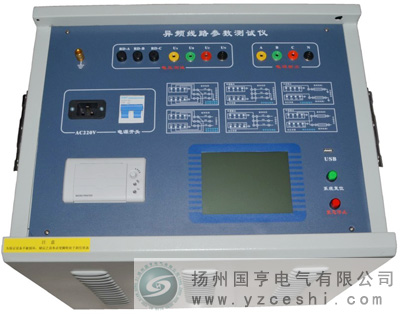

异频线路参数测试仪
