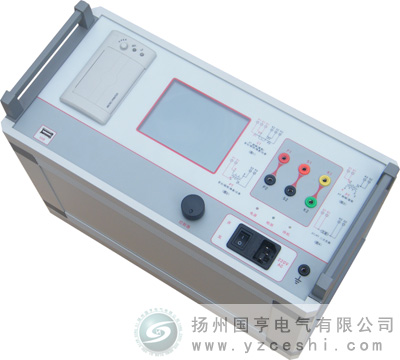

GH-6408B三路互感器特性综合测试仪

一.设计用途
互感器特性综合测试仪(三路)设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
二.参考标准
GB 1207-2006、GB 1208-2006
三.互感器特性综合测试仪(三路)工作条件要求
1、输入电压 220Vac±10%、额定频率 50Hz；
2、测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全；
3、参数对应的环境温度是23℃±5℃；
四.为什么互感器二次侧允许5%、10%误差曲线？
   保护用电流互感器二次负荷应满足5%误差曲线的要求，只要电流互感器二次实际负荷小于5%误差曲线允许的负荷，在额定电流倍数下，合格的电流互感器的测量误差即在5%以内。二次负荷越大，电流互感器铁心就越容易饱和，所允许的电流倍数就越小。因此，5%误差曲线即n/ZL曲线为图9所示曲线。在图44中例所示（所测保护用CT为5P10 20VA）：其中5为准确级（误差极限为5％），P为互感器形式（保护级），10为准确限值系数（10倍的额定电流），20VA表示额定二次负荷（容量）。电流倍数为10.27倍（接近10倍）时，所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1=20Ω),通过该数据可判断该互感器合格。另外，在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1=20Ω),通过该数据可判断该互感器合格。另外，在二次负荷为19.58Ω(接近20Ω)时，所允许的电流倍数为12.85倍，大于该CT的额定电流倍数（10倍），通过该数据也可判断该互感器合格。其实，只要找出这两个关键点中的任意一个，即可判断所测互感器是否合格。

互感器特性综合测试仪(三路)，互感器测试仪

1、支持检测CT和PT
2、互感器特性综合测试仪(三路)可同时检测3组CT测试，一次完成，操作简单.
3、满足 GB1207、GB1208等规程要求.
4、无需外接其它辅助设备，单机即可完成所有检测项目.
5、自带微型快速打印机、可直接现场打印测试结果.
5、采用智能控制器，操作简单.
7、大屏幕液晶，图形化显示接口.
8、按规程自动给出CT/PT（励磁）拐点值.
9、互感器特性综合测试仪(三路)自动给出5%和10%误差曲线.
10、可保存3000组测试资料，掉电后不丢失.
11、支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
12、小巧轻便≤22Kg，非常利于现场测试.
测试仪主要测试功能：（见表1）

CT（保护类、计量类）	PT
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出5%和10%的误差曲线	• 变比测量
• 同时检测3组变比测量	• 极性判断
• 比差测量	• 比差测量
• 相位（角差）测量	• 相位（角差）测量
• 极性判断	• 交流耐压测试
• 一次通流测试	• 二次负荷测试
• 交流耐压测试	• 二次绕组测试
• 二次负荷测试	• 铁心退磁
•二次绕组测试
• 铁心退磁

项    目		参    数
工作电源		AC220V±10% 、50Hz
设备输出		0～2500Vrms， 5Arms（20A峰值）
大电流输出		0～600A
励磁测试精度		≤0.5%（0.2%*读数+0.3%*量程）
二次绕组 电阻测量	范围	0.1～300Ω
	精度	≤0.5%（0.2%*读数+0.3%*量程）
二次实际 负荷测量	范围	5～1000VA
	精度	≤0.5%（0.2%*读数+0.3%*量程）±0.1VA
角差	精度	±4min
比差	精度	≤0.05%
CT 变比测量	范围	5～25000A/5A（5000A/1A）
	精度	≤0.5%
PT 变比测量	范围	1KV～500KV
	精度	≤0.5%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：400mm × 250mm × 250mm ，  重量：≤22Kg
