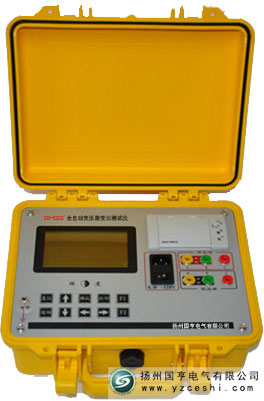

GH-6202全自动变比测试仪

    全自动变比测试仪区别：全自动变比测试仪根据样式分为：手持式和台式，根据测试类型又分为常规型和特种型，常规型主要是三相同测，变比级别盲测，三相匝数比测试、单相变压器测试、主变并列运行测试、Z形变测试，而特种除了满足以上功能外还新增了斯科特变压器（T型变）测试、逆斯科特变压器（T型变）测试，普通款为GH-6202，特种款为：GH-6202B

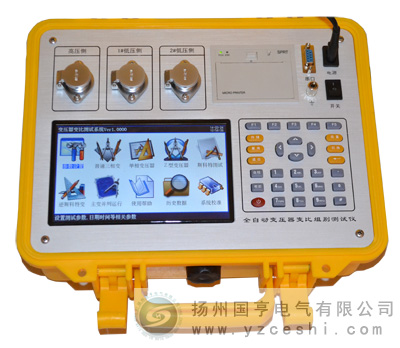

    全自动变比测试仪采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，最多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。
    全自动变比测试仪采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。
    根据IEC及国家有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。多功能全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测（不知道被测变压器的联结方式及组别的情况下准确测量）、测试主变并列运行状态的变比测试仪；从根源上测试变压器并列运行的测试问题，能适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术领先，测试项目完善，测量参数全面的变比测试仪。

变压器变比测试仪、变压器全自动变比测试仪，变压器变比组别测试仪，特种变压器变比测试仪

GH-6202全自动变比测试仪功能：
 1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。
 2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号。
 3、变压器变比测试仪盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。
 4、变压器变比测试仪分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。
 5、抗振性好：军品接插件的使用增强了抗振性能。
6、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来，使用户从主观上可以更轻易的明了各参量的实际意义。
7、 采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。
8、 本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1%，不受工作电源质量的影响。
 9、携带方便：体积小，重量轻。
 10、可选装内部充电电池，现场无需任何电源，即可完成测试工作。

GH-6202B特种变压器变比测试仪除满足以上全部功能外还有以下优点：
1、相角测量功能：准确测量高、低压侧之间的相位角，可以对非整点的变压器进行变比和角度的测量。
2、六角图显示功能：测试结果以数字和六角矢量图显示，直观的看出变压器连接组别情况。
3、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。
4、变压器变比测试仪同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值。
5、具备主变并列运行情况模拟测试功能，可分析两台主变在并列运行时实际情况

1、变比测量范围：0.9~10000。
2、测量速度快：1分钟内完成三相测试。
3、相位差测试范围： 0～360°
4、测量精度: 高压侧电压的测量精度0.05%
低压侧电压的测量精度0.1%
相角测量精度：0.1°
变比测量精度 0.2%（0.9－1000）
    0.3%（1000－3000）
    0.5%（3000－10000）
5、携带方便、适合野外作业。
6、重量：3Kg

全自动变比测试仪电池维护及充电注意事项：
1、仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。
2、仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用最好在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。
3、每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。

变压器变比组别测试仪注意事项:
1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。
2．测量接线一定要严格按说明书操作，否则后果自负。
3．测试之前一定要认真检查设置的参数是否正确。
4．最好使用有地线的电源插座。
5．不能在电压和电流过量限的情况下工作。
6．严禁高低压接反


多功能全自动变比测试仪打印机的使用及注意事项：
1、本仪器所使用打印机是微型打印机，当按下仪器的开关键以后打印机的“ POW”和“ERR”指示灯均闪亮，之后“ERR”指示灯熄灭，“POW”指示灯常亮。打印机【LF】按键是供开发人员调试所用，非开发人员请勿使用。
2、每做完一项试验，均可将测试结果打印出来，每种项目的数据类型各有不同，此处不一一介绍。在结果查询时,可根据显示界面操作提示，将当前正在浏览的记录中的数据打印出来。
3、打印机所用的打印纸是56mm宽的热敏打印纸，安装的时候按【△】上方的按钮掀开打印机的机盖，将打印纸有热敏的一面（用指甲划一下有铅字迹的一面）朝向打印口（有指示灯一侧），按下打印机的机盖，当听到机盖卡好的声音表示打印纸安装正确。
撕打印纸的时候请向有指示灯的一侧撕打印纸。
