GH-6601B带电电缆识别仪

带电电缆识别仪
在线咨询 点击马上联系我们!msn
     产品简介:
     GH-6601B带电电缆识别仪是本厂根据高压电缆施工安装及维护人员所急需解决的多条电缆现场识别问题,参考国外先进技术,在电磁场理论的指导下,采用现代电子技术及工装工艺技术研制而成的。带电电缆识别仪主要用于现场多条电缆的准确识别,以克服施工现场经常发生的锯错电缆所造成的重大停电事故或人身安全事故,大大提高施工、维修效率,保障工农业生产及人民生活正常进行。 带电电缆识别仪将电网输入的220VAC电源经电子技术变换为识别所需的大功率特殊信号,此信号加在待识别电缆始端(或终端)任一好相(或阻值相对高的一相),根据电磁感应原理,该电缆沿线则必然感应与发射信号规律一致的感应信号,在开挖现场用高灵敏的检测器钳测现场所有电缆,根据检测器指示即可准确找出所加信号之电缆。
    GH-6601B带电电缆识别仪是我公司根据电缆应用的特殊需要而研制的一种专用仪器,在电缆的管理、架设、迁移、维护以及故障处理中用来从一束电缆(两条及两条以上)中判别出所要识别的停电或带电电缆。它用闭合检测方式以光栅长短、数字大小及蜂鸣等参数为判断依据,具有判别准确、快速、操作简单、应用范围广等特点,其准确度远高于点触、霍尔、开口等检测方式。

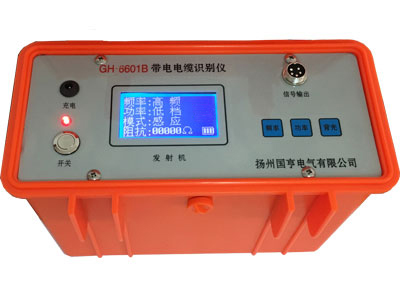

带电电缆识别仪发射机 带电电缆识别仪耦合钳 带电电缆识别仪接收机
     产品别称:
带电电缆识别仪,电缆识别仪
     产品特点:
带电电缆识别仪主要由以下六部分组成。
1.信号发射机:输出一定功率的高频电磁信号,施加到预识别停电或带电的电缆上,并在此电缆上产生恒定电流。
2.信号接收机:把耦合钳所检测到的信号,以光栅长短、数字大小及蜂鸣的形式显示出来,操作者以接收信号强弱为据作出判定。
3.耦合钳:用于发射和接收电磁信号(发射钳和接收钳的电性能不同,不要互换使用)。
4.充电器:用于信号发射机及接收机的充电。
5.直连信号线:为红黑双夹线,用于停电电缆的直连识别。
6.耦合钳连线:用于耦合钳与信号发射机及接收机的连接
区别与特点:
1、 电缆处于运行状态下在线识别,极大地提高了工作效率,减少了停电所造成的经济损失。
2、 采用间接耦合方式,操作者与电缆不存在电气上的接触,极大程度保证了操作者的安全。
3、 不需断开运行电缆两端与配电设备的连接,保证了电气设备的正常运行。
4、 同时兼带停电电缆识别的功能。
     技术参数:

3.1. 发射机
1)输出信号:输出四种频率的正弦交流信号,分别是低频、中频、高频、射频。
2)输出功率:恒功率输出,低、中、高三档(最大不小于6)。
3)输出模式:直连法、耦合法。
4)阻抗显示:25500欧以内。
5)负载匹配:自动匹配。
6)显示界面:大屏液晶中文、图形显示,自带背光。
7)电    源:标准1号1.2V充电电池6节,充放电500次。
8)待机时间:大于8小时,电量提示。
9)过热过流:自动保护。
10)工作温度:-20℃—50℃
3.2. 接收机
1)接收频率:接收五种不同频率的正弦交流信号,分别是低频、中频、高频、射频、50HZ.
2)接收模式:耦合钳。
3)信号界面:数字大小、光栅长短、声音缓急三种界面同时提示信号强弱
4)显示界面:大屏液晶中文、图形显示,自带背光。
5)增益控制:手动调节,动态范围000——100db。
6) 探测长度:直连电缆时,最长15KM。.
                耦合电缆时,一次耦合可测3Km,多次耦合无限远。
7)电   源:标准5号1.2V充电电池6节,充放电500次。
8)待机时间:大于12小时,电量提示。
9)过热过流:自动保护。
10)工作温度:-20℃—50℃。
