GH-6601A遥控型高压电缆安全刺扎器

遥控型高压电缆安全刺扎器
在线咨询 点击马上联系我们!msn
     产品简介:
    多年以来,电缆运行与维护部门对电缆的刺扎,均按照行业标准DL409-91《电业安全工作规程(电力线路部分)》第234条要求,采用人工刺扎,一旦电缆识别出错,误刺扎带电电缆将造成极大的危害。
    2003年我厂依据《电业安全工作规程》及用户的需求,参照国外先进技术,研制出了GH-6601型电缆识别仪为用户提供了已知始、终端而施工现场无法鉴别具体是那一根电缆的问题。为保证百分之百的安全,我厂推出了以上此仪器的配套产品--- GH-6601A遥控型高压电缆安全刺扎器。遥控型高压电缆安全刺扎器的配套使用,彻底解决了现场高压电缆的识别、电缆带电与否的鉴别及绝对安全的刺扎问题,杜绝了安全隐患
    遥控型高压电缆安全刺扎器的安全性:此装置操作非常简单且安全。安装好后需同时双键遥控才行,其安全性有三个方面:
    ①电子控制保证即使装置电源打开误压遥控器某一键,装置不会动作,必须将遥控器上C、D两键同时压下装置才会动作。而当电源开关未打开时,装置不可能动作。
    ②装置未在上镗状态时,精密机械控制部分保证装置不能上镗。
    ③遥控型高压电缆安全刺扎器处在上镗状态时(上镗灯亮)钉管伸出连接套不完全压回连接套,装置不可能动作。
    遥控型高压电缆安全刺扎器一个控制器配一个或两个射钉器,可一次完成一个或两个角度的刺扎操作,采用非接触式控制(遥控、定时)解决了人工刺扎的人身安全问题;采用电池供电使本产品用电与电力系统彻底隔离,保证了电力系统的安全。 遥控型高压电缆安全试扎器分为射钉器和控制器两大部分:射钉器利用射钉枪原理专为刺扎电缆而设计,其结构合理轻巧,安装固定极为方便,可任意角度安装。控制器选用先进的电子检测线路,将真人语音提示与液晶显示同步控制与一体,实现了人机对话,操作简单不出错,采用遥控、定时两种模式,发射时人不直接接触设备,确保人身安全。采用电池供电,保证刺扎器与电力系统彻底隔离,确保供电安全。
     高压电缆刺扎器单双枪区别:
     单枪一次只能做一个角度的刺扎操作而双枪可一次完成两个角度的刺扎操作,单枪型号:GH-6601A 双枪型号:GH-6601A+

产品名称

语音提示

安装模式

工作模式

显示方式

安装角度 安全性

GH-6601A高压电缆刺扎器

 有

方便

遥控/定时

中文液晶

任意

极高

普通电缆刺扎器

 无

复杂

遥控

发光二极管

垂直

一般

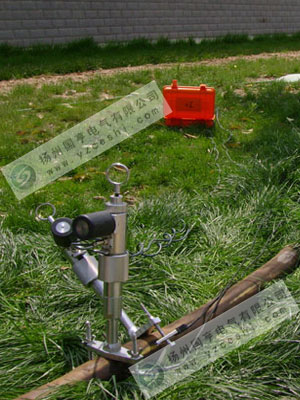

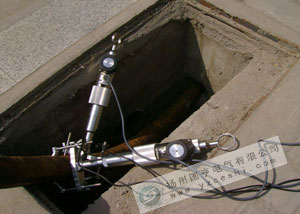

     高压电缆刺扎器现场图成功案例:

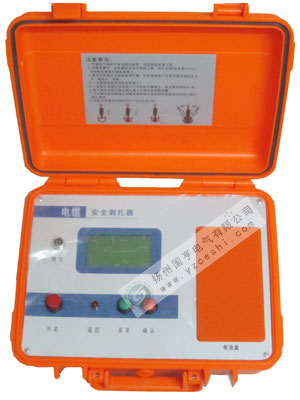

高压电缆刺扎器主机 高压电缆刺扎器现场图高压电缆刺扎器现场图高压电缆刺扎器现场图
     高压电缆试扎器使用注意事项:
1、严禁装子弹后不夹电缆空放枪,否则枪栓会卡死(图1所示);
2、电缆夹紧时,左右螺杆应均匀等距上紧,枪孔对准V形底板孔中心,否则射钉会打偏在底板上(图2所示);
3、最好用手摸出电缆的各相位置,然后选择枪口对准电缆某相的正上方(最高点)夹紧;
4、一定要将地线连接到发射器上(图3所示);
5、一般刺扎电缆应选择三个不同的位置刺扎,各点最好相距30°角;使用双枪刺扎器时,两把枪固定位置应偏转40°-60°角(图4所示);
6、每次刺扎完成应确认刺扎器上不带电再拆除装置;
7、可以通过在电缆端头测量是否因刺扎造成相间或相地间的短路以确认刺扎情况;高压电缆刺扎器
     产品别称:
遥控型高压电缆安全刺扎器,电缆刺扎器,电缆试扎器,高压电力电缆刺扎器,电缆试扎器,电力电缆试扎器
     产品特点:
1、电缆刺扎器适合刺扎各类电力电缆,刺扎安全可靠;
2、主控制器配单枪或者双枪,一次操作可完成两次不同角度刺扎,保证操作人员的安全,方便、快捷;
3、遥控/定时两种工作模式,并采用双键确认进入工作模式,确保操作人员的安全;
4、双键遥控(C、D键同时按下),操作时必须同时按下两个键才能遥控击发,杜绝单键误按,提高了遥控器的准确安全性;
5、采用真人语音提示与液晶显示同步功能,在提示下操作,使用更安全、准确、直观;
6、机械、电子多重保护设计,安全可靠;
7、专为刺扎电缆而设计,外形美观,直接固定在电缆上,安全方便,任意角度安装;
8、电源采用一般的干电池,适合野外无电源使用,同时保证刺扎器与电力系统的彻底隔离,保证供电安全。
     技术参数:

1、无线遥控距离:≤20米
2、适用电缆:≤¢125mm的各种电力电缆
3、重量:全套设备含铝合金箱11kg
4、外形尺寸:45×40×16cm3(含铝合金箱及全套附件)
