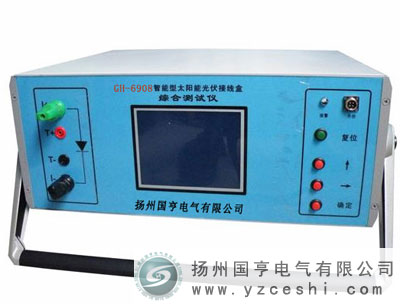

GH-6908智能型太阳能光伏接线盒综合测试仪

    GH-6908智能型太阳能光伏接线盒综合测试仪是针对光伏接线盒及其它配套组件的电气特性测试而研制的专用测试仪器,可测试接线盒及其组件的压降、漏电流、温漂以及导通直流电阻等参数,能满足20—500W接线盒(6个二极管至一个二极管)的测试所需的要求,它可以广泛应用在接线盒生产厂家和光伏组件生产厂家对接线盒电气性能参数测试,以提高接线盒产品的性能及质量
    GH-6908智能型太阳能光伏接线盒综合测试仪采用微电脑控制,320*240点阵的大液晶屏幕显示,测量快速,显示清晰明了。并带有故障的功能。测量时无需用户反复拔插接线端子倒线，按照人机对话的方式，一次性全自动快速准确地检测光伏接线盒所有电气性能参数，提高用户的工作效率。
    技术小技巧：
    智能型太阳能光伏接线盒综合测试仪测试正向压降通常要比理论计算值略大零点几伏，这是正常现象，因为显示的正向压降是二极管的正向压降 + 导线直流电阻 + 各个接头的接触电阻总和，如果发现结果超出理论值太大，需要分别检测各个电阻值甄别原因；
    "导通电阻测"功能中的正向压降结果能帮助用户准确有效地判断，准确测试二极管正向压降的

太阳能光伏接线盒测试仪

1.二极管的伏安特性，即导通压降值；
2.二极管反向漏电流；
3.通流温升试验，是通过一定工作电流和一定的时间，反复检测常温下和高温下二极管的导通压降和反向漏电流；
4.导通直流电阻测试，可以通过测试导线的电阻值判断接线盒引线是否短芯、是否铆压可靠等；
5.可以设置漏电流和导通压降阈值（极限值），
6.二极管反接或损坏有蜂鸣、灯光和中文提示。

1.电流设定   0-25A（可根据二极管的数量来设定）
2.电压设定 1-250V任意值；
3.漏电流测量范围 0-100mA 精度0.1%；
4.导通压降测量范围 0-20V精度0.1%；
5.导通电阻测量范围 0-2000mΩ 精度0.1%；
6.显示位数 4位；
7.通流计时时间整定 0-30秒；
8.工作电源: 50Hz  220V±10%/500W
