GH-6601B+带电电缆识别仪

带电电缆识别仪
在线咨询 点击马上联系我们!msn
     产品简介:

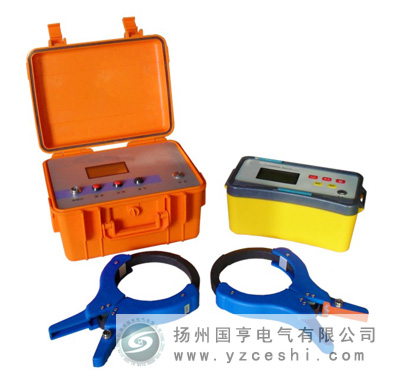

  GH-6601B+带电电缆识别仪通过独特工作模式和系统可以在停电和带电的情况下采用非接触式的间接耦合方式来实现对电缆的快速准确识别,并以大屏液晶显示,仪器由发射机和接收机及识别钳组成!
  带电电缆识别仪在电缆施工及维护工作中具有重要意义,停电电缆的识别现在已经很容易实现了,它主要靠发射大电流低频脉冲即可实现,而这种方法只能对停电电缆进行识别,而对运行电缆的识别则素手无策。而实际工作中却经常要求电缆识别必须进行带电识别。
    根据用户的上述需求研制开发了带电电缆识别仪,它采用非接触式的间接耦合方式来实现对电缆的快速准确识别。
   工作模式:
   1、信号幅度比较法:将信号通过发射钳耦合至目标电缆,用接收钳检测各电缆的信号幅度,幅度最大者为目标电缆。
   2、不同频率信号比较法:将不同频率信号通过发射钳耦合至目标电缆,通过接收钳接收不同频率信号,各频率段幅度均为最大者为目标电缆。
   3、通过接收钳接收50Hz信号,幅度最大者为目标电缆。

     仪器组成及功能:
电缆带电识别仪主要由以下六部分组成。
1.信号发射机:输出一定功率的高频电磁信号,施加到预识别停电或带电的电缆上,并在此电缆上产生恒定电流。
2.信号接收机:把耦合钳所检测到的信号,以光栅长短、数字大小及蜂鸣的形式显示出来,操作者以接收信号强弱为据作出判定。
3.耦合钳:用于发射和接收电磁信号(发射钳和接收钳的电性能不同,不要互换使用)。
4.充电器:用于信号发射机及接收机的充电。
5.直连信号线:为红黑双夹线,用于停电电缆的直连识别。
6.耦合钳连线:用于耦合钳与信号发射机及接收机的连接

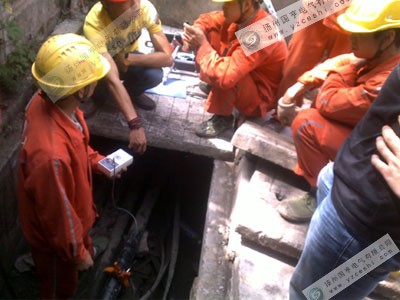

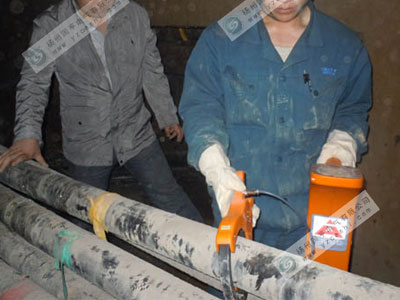

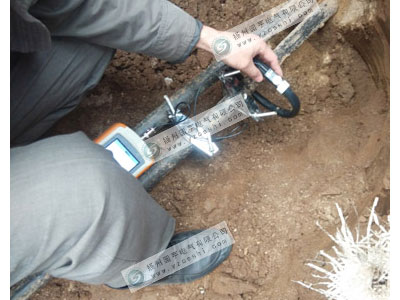

     带电电缆识别仪现场图成功案例:
带电电缆识别仪现场图 带电电缆识别仪接线图|带电电缆识别仪现场图 带电电缆识别仪接线图|带电电缆识别仪现场图

     产品别称:
带电电缆识别仪,电缆识别仪,电缆带电识别仪
     产品特点:
1、 电缆处于运行状态下在线识别,极大地提高了工作效率,减少了停电所造成的经济损失。
2、 采用间接耦合方式,操作者与电缆不存在电气上的接触,极大程度保证了操作者的安全。
3、 不需断开运行电缆两端与配电设备的连接,保证了电气设备的正常运行。
4、 同时兼带停电电缆识别的功能。
     技术参数:
带电电缆识别仪发射机:
1、输出信号:输出四种频率815Hz、8kHz、33KHz、83 KHz。
2、输出功率:恒功率输出,低、中、高三档,最大15瓦。
3、输出模式:耦合感应式、直接输入式。
4、阻抗显示:100000欧以内。
5、显示界面:大屏液晶图形显示,自带背光。
6、电 源:标准1号1.2V充电电池6节,充放电500次。
7、待机时间:大于8小时,电量提示。
8、过热过流:自动保护。
9、工作温度:-20℃—50℃
10、体 积:230×140×270mm
带电电缆识别仪接收机:
1、接收频率:接收五种不同频率分别是815Hz、8kHz、33KHz、83 KHz、50Hz。
2、接收模式:耦合钳。
3、信号界面:数字、光栅、声音三种界面同时提示信号强弱
4、显示界面:大屏液晶图形显示,自带背光。
5、增益控制:手动调节,动态范围000——100db。
6、探测长度:直连电缆时,最长15KM。
           耦合电缆时,一次耦合可测3Km,多次耦合无限远。
7、电 源:标准5号1.2V充电电池6节,充放电500次。
8、待机时间:大于12小时,电量提示。
9、过热过流:自动保护。
10、工作温度:-20℃—40℃。
11、体 积:75*180*160mm
带电电缆识别仪识别钳:
2种口径可选。φ120/φ50mm
