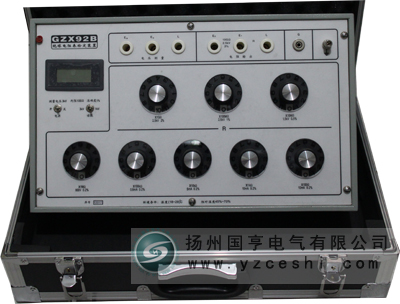

GZX92F绝缘电阻表检定装置

绝缘电阻表检定装置
在线咨询 点击马上联系我们!msn
     产品简介:

产 品 名 称

主 要 技 术 参 数

GZX92A绝缘电阻表检定装置

电阻100Ω~200GΩ,0.2%,工作电压5kV;5kV数字高压表,1%,可测兆欧表开路、中值和峰值电压。可通风去湿。

GZX92E绝缘电阻表检定装置

检兆欧表100Ω~200GΩ 0.2%,工作电压5kV, 5kV数字高压表,1%;检高阻计1kΩ~1TΩ,0.2%,工作电压1kV,2kV 4 数字高压表,1%,可测兆欧表开路、中值和峰值电压。可测高阻计端电压。可通风去湿。

GZX92F绝缘电阻表检定装置

电阻100Ω~1TΩ,0.1%,工作电压5kV;5kV数字高压表, 1%,可测各种绝缘电阻表电阻值、开路、中值和峰值电压,可通风去湿。

GZX92G绝缘电阻表检定装置

电阻1kΩ~2TΩ,0.1%,工作电压10kV;10kV数字高压表, 1%,可测各种绝缘电阻表电阻值、开路、中值和峰值电压,可通风去湿。

    绝缘电阻表检定装置是依据JJG622-1997绝缘电阻表检定规程、JJG1005-2005电子式绝缘电阻表检定规程和JJG1072-2011直流高压高值电阻器检定规程等有关文件研制生产的。该仪器设计了独立的泄漏屏蔽端钮和接地端钮。它不仅可用于检定各种型号的进口和国产模拟式绝缘电阻表、数字式绝缘电阻表、绝缘电阻测试仪的标准,以及作为直流标准高值电阻器使用。具有较长的技术寿命和机械寿命。
绝缘电阻表检定装置
     产品别称:
绝缘电阻表检定装置、高阻计
     产品特点:
电阻测量范围100Ω~1TΩ,调节细度100Ω。
电压测量范围为0~5kV。能测量绝缘电阻表的开路电压、中值电压和峰值电压。
电阻输出部分的准确度等级及工作电压(电流):

阻    值

900GΩ

400GΩ

100GΩ

×10GΩ

×1GΩ

×100MΩ

准确度等级

5

5

2

2

1

1

标称电压

5000V

5000V

5000V

5000V

5000V

5000V


阻    值

×10MΩ

×1MΩ

×100kΩ

×10kΩ

×1kΩ

×100Ω

准确度等级

0.2

0.1

0.1

0.1

0.1

0.1

标称电压\流

2500V

1000V

1mA

5mA

10mA

10mA

     技术参数:

一、绝缘电阻表检定装置电阻输出(高压高阻箱)部分
1.2  调节范围:100Ω~1TΩ,调节细度为100Ω
1.3  使用环境条件
1.3.1  参 考 温 度 范 围: 17℃~23℃
1.3.2  标称使用温度范围:  15℃~25℃
1.3.3  参 考 湿 度 范 围: 30%~60%
1.3.4  标称使用湿度范围:  25%~75%
1.4  绝缘电阻:
检定装置中电阻输出部分的电路,与电路无电气连接的任何其它外部金属间的绝缘电阻,在标称电压下测得的电阻值不小于1GΩ。
1.5  绝缘强度:
检定装置中电阻输出部分的电路与测试用参考接地点之间,应能承受频率为45~65Hz的实际正弦交流电压6.75kV并历时1min的试验,而不出现击穿与飞弧现象。
1.6  检定装置中电阻输出部分输出端的残余电阻应<1Ω,其变差<0.1Ω。
1.7  外形尺寸: 442mm×270mm×145mm
1.8  重    量: <5kg
二、绝缘电阻表检定装置电压测量(高压直流数字电压表)部分
2.1  测量范围:  0~5500V DC
2.2  准 确 度:  ±(1 % 读数±0.2%满量程)
2.3  供电电源:  4.5 V  DC
2.4  显    示:  四位半、液晶显示
2.5  输入电阻:≥10GΩ
2.6  峰值电压测量回路满足JJG622-1997绝缘电阻表检定规程中图3的要求。
2.6  供电电源采用DC4.5V电源,设置在箱体底部。
2.7  测量完毕,因峰值电压测量线路中有电容,数表可能仍有电压显示,其数值在逐渐减小,属于正常现象。如将输入端短路,仪表即显示“0000”。
2.8  供电电压不足时,请更换4.5V电池。
☆  需要注意:数表和风机不能同时使用。
☆  用户在遵守说明书规定的使用和保存的条件下,从发货之日起12个月内,仪器的主要技术指标达不到说明书中的标准的,可免费为用户维修或更换。
三、电压输入(高压直流数字电压表)部分
2.1  使用前请阅读本说明书,严禁带电接线。
2.2  使用随机所带专用导线接线,特别要注意被测量端的极性。
2.3  测量直流高电压或绝缘电阻表的开路电压时,按图4接线。
2.4  测量绝缘电阻表的中值电压、跌落电压时,按图5接线。
2.5  测量绝缘电阻表的峰值电压时,按图6接线。
四、绝缘电阻表检定装置工作原理及结构
1.  电阻输出(高压高阻箱)部分
1.1  电阻输出部分由九个十进制电阻盘和三只固定电阻组成,原理线路见下图:

绝缘电阻表检定装置原理图
1.2 电阻输出部分的开关选用具有专利技术的高压开关,是特制的高强度绝缘材料制成的轻压力开关,绝缘电阻高,接触电阻小,使用寿命长,免于清洗。
1.3 具有独立的泄露屏蔽端钮和接地端钮。
1.4 电阻选用特制的高稳定性电阻元件,其温度系数小,电压系数小,年变化小,从而保证了高压高阻箱的稳定性和准确度。
