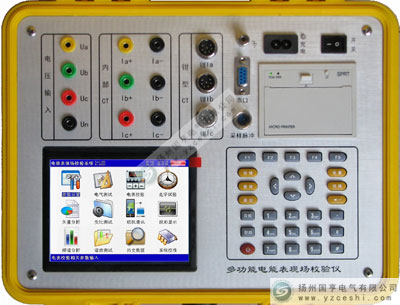

GH-6128智能WiFi三相电能表现场校验仪

智能WiFi三相电能表现场校验仪
在线咨询 点击马上联系我们!msn
     产品简介:
    GH-6128智能WiFi三相电能表现场校验仪是集电参量测量、电能表校验、接线判断为一体的智能型手持终端以无线WiFi模式对测试单元进行操控高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器,使仪器对各种参量的测量精度很高,同时配有钳形电流互感器,使得现场接线简便,无需断开电流回路即可直接接入。
    目前市场上主流选型则主要分为单相和三相,而智能WiFi三相电能表现场校验仪主要分为手持式和台式,具体可由您自己来选配适合自己的。
    GH-6128智能WiFi双操作三相电能表现场校验仪采用大屏幕彩色液晶作为显示器,全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式,操作手感好,简便易学。仪器内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,最多可存储1000组现场校验结果,可提供后台微机管理软件,将结果上传至计算机,实现微机化管理。
    GH-6128智能WiFi三相电能表现场校验仪在具备传统电能表现场校验仪全部功能的基础上,打破传统模式,创新采用Windows系统智能型手持终端以无线WiFi模式对测试单元进行操控,实现操作人员对仪器的远程操控,又方便了管理者对现场测试情况的直观了解、监督。

智能WiFi三相电能表现场校验仪


     智能WiFi三相电能表现场校验仪电表接线原理:
     三相三线和三相四线测量原理简介:
三相三线制测量是指使用两个功率元件实现对三相线路的测量,相当于在电路中分别接入两只电流表(串联在A、C两相)、两只电压表(分别并联在AB之间和CB之间)和两只功率表(电流线圈串联在A、C相,电压线圈并联在AB和CB之间)
    三相四线制测量是指使用三个功率元件实现对三相线路的测量,相当于在电路中分别接入三只电流表(分别串联在A、B、C三相)、三只电压表(分别并联在A、B、C各相对N相之间)和三只功率表(电流线圈分别串联在A、B、C相,电压线圈分别并联在A、B、C对N之间)
     产品别称:
智能WiFi双操作模式三相电能表现场检验仪,智能WiFi三相电能表现场校验仪
     产品特点:
1、智能WiFi三相电能表现场校验仪具备两种操作模式:既可以通过平板电脑WiFi无线操控的模式,也可以单机操作,仪器本身具备大屏幕真彩色液晶显示屏。
2、主机(测试单元)采用大屏幕高点阵彩色液晶显示器;汉字、图形化显示,清晰度高;可独立完成全部实验
3、智能手持终端采用目前最为稳定的也是人们最熟悉的Windows操作系统,高分辨率真彩液晶触摸屏,操作简便、易学;通过无线WiFi对测试单元进行操控,实现远程测控。
4、可实时检测三相电压、电流、有功功率、无功功率、相角、功率因数、频率、低压CT的一次电流和二次电流、变比、极性;
5、直观显示向量图,并直接给出三相三线计量装置192种接线判定结果并给出各种情况的电量追补系数及接线改正的详细说明;
6、高清摄像头,方便进行现场拍照、录音、录像等取证工作;
7、外置U盘可直接拷贝内部储存的数据,自动识别U盘,简单便捷.
8外配扫描枪,条形码、二维码扫描功能,直接扫描被测表的识别号及用户信息;
9、智能WiFi三相电能表现场校验仪内置大容量数据存储器,可存储50000块表的检测数据;掉电后数据可保存100年以上;
10、智能手持终端自带数据管理软件,对储存的测试数据进行统一管理,报表生成及打印;
11、可进行2~50次谐波的检测,显示各次谐波的含量或幅值;可自动计算总谐波失真度;
12、智能WiFi三相电能表现场校验仪可显示各相电压和电流的实时波形,用于判断电压和电流的质量是否良好;
13、智能终端可以播放用户操作指导视频,便于使用人员熟练掌握仪器的使用方法。
     技术参数:

1、输入特性
电压测量范围:0~450V
电流测量范围: 0~5A,内置互感器分为5A(CT)档。钳形互感器为5A(小钳)、25A(小钳)、100A(中钳)、500A(中钳)、400A(大钳)、2000A(大钳)六个档位。(其中中型钳表和大型钳表为选配)
相角测量范围:0~359.999°。
频率测量范围:45~55Hz。
2、准确度
计量校验部分:
电压:±0.05%(±0.1%)
电流:±0.05%(±0.1%)(钳形互感器±0.5%)
有功功率:±0.05%(±0.1%)(钳形互感器±0.5%)
无功功率:±0.3%(±0.5%)(钳形互感器±1.0%)
有功电能:±0.05%(±0.1%)(钳形互感器±0.5%)
无功电能:±0.3%(±0.5%)(钳形互感器±1.0%)
频率:±0.05%(±0.1%)
相位:±0.2°
3、电能质量
基波电压和电流幅值:基波电压允许误差≤0.5%F.S.;基波电流允许误差≤1%F.S.
基波电压和电流之间相位差的测量误差:≤0.5°
谐波电压含有率测量误差:≤0.1%
谐波电流含有率测量误差:≤0.2%
三相电压不平衡度误差:≤0.2%
4、工作温度
工作温度:-10℃~ +40℃
5、绝缘
⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
          ⑵、工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。
6、标准电能脉冲常数
标准电能脉冲常数:内置互感器常数(FL)=10000 r/kW•h  ,
钳型互感器常数(FL):

5A

25A

100A

500A

400A

2000A

10000r/KW·h

2000 r/KW·h

500 r/KW·h

100 r/KW·h

125 r/KW·h

25 r/KW·h
