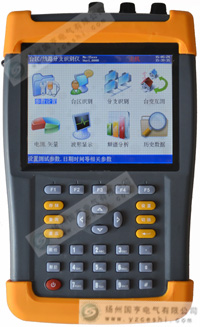

GH-7009双向台区识别仪

双向台区识别仪
在线咨询 点击马上联系我们!msn
     产品简介:

    GH-7009双向台区识别仪实现原理:
    双向台区识别仪工作原理要使用负荷信号传输技术实现,采用DSP和高速准同步采样技术进行信号检测,测试过程中对负荷信号的检测应从内部检测单元获取信号并解析。不存在共零线共高压线信号串扰问题。
    GH-7009智能双向台区识别仪又称为双向台区识别仪是供电系统用来区分电能表相别和属性的专业性仪器。电力用电管理部门为实现台区精细化管理和降耗减损的目标,需要使用台区识别仪查清用户的台区和相别属性,准确、快捷的查清各类台区(特别是线路复杂、台区相邻交叉、干扰源多、干扰严重、资料不全)的用户资料,大幅度提高了用户资料的准确度,亦可大大减轻基层人员的工作量和劳动强度。台区识别仪为其提供了真实准确的数据基础,保证了整个台区范围内准确识别,提升了用电管理部门台区管理的手段。
    GH-7009智能双向台区识别仪包括主机和手持终端两部分。主机和手持终端之间采用FSK电力载波通信的方式。操作时,将主机安装在待测变压器的低压出线端子上,操作人员利用手持终端在待检用户的进线口进行测试。本设备可在杆式和箱式、地上和地下线路中进行数据传输,同时对在相邻台变共高压和共地的情况下不会受任何影响,从而保证检测结果的可靠性,非常适合多台区、不同规格、型号变压器交叉的情况。即使是在复杂的地下电力电缆条件下,无须中断,仍能可靠的检测。
    GH-7009双向台区识别仪型号造型标准则是根据市场上主要分为:手持式和台式,根据功能又分为3分支和12分支,可根据自己的操作习惯来选择。

双向台区识别仪
双向台区识别仪在执行台区识别功能时,在现场各类条件下,达到以下要求:
1.测试成功率:
测试的一次成功率为100%,测试结果的准确率为100%;
2.测试周期:
在任何条件下,完成一次测试的周期不大于6秒钟;
3.测试半径:
仪器的测试范围能覆盖台区供电半径,能够跨越如三相动力用户、基站等重负荷、强噪声区域,测试半径大于3000米。
4.测试方式及测试结果显示:
仪器进行台区识别功能测试时,同时测试出被测试点所在的相位信息。
智能双向台区用户识别仪在执行分支识别功能时,通过使用电流钳检测零线电流的方式对分支进行检测,在现场各类条件下,达到以下要求:
1.测试成功率:
测试的一次成功率为100%,测试结果的准确率为100%;
2.测试周期:
在任何条件下,完成一次测试的周期不大于10秒钟;
3.台区识别仪测试半径:
仪器的测试范围能覆盖台区供电半径,能够跨越如三相动力用户、基站等重负荷、强噪声区域,测试半径不小于3000米。
     产品别称:
双向台区识别仪,智能双向台区用户识别仪
     产品特点:
1. 双向台区用户识别仪大功率FSK电力负荷传输通讯方式,理论通讯距离满足任意的台区供电范围。
2. 特殊的脉冲电流发射及检测方式,保证不会因共高压的临近台区会发生串信号的错误。
3. 快速、方便的台区识别功能,分机发起,测试时间不超过6秒钟,结果准确率100%;结果显示内容描述简单、清晰、明确,显示内容包括被测用户所在的变压器台区编号及被测电表所在的相别(A相、B相、C相)情况,显示结果直观。
4. 分支识别功能,准确判别被测用户所在台区供电线路的分支,单台主机可以同时检测3个分支,多台主机同时工作可扩展至18个分支。
5. 具备台变互测功能,多台主机同时工作,可准确判定各被测试变台的独立性,有无电气连接关系。
6. 双向台区用户识别仪具备零火线判别功能,可以显示零火线接线是否正确,有无反接。
7. 具备相序判别功能,可判别ABC各相的相序是“正相序”还是“逆相序”。
8. 双向台区用户识别仪电流检测采用50A钳表、100A钳表、250A钳表和500A钳表(可选配柔性钳)。
9. 多种工作模式任意选择,组合方便,设置灵活;具有独立的电力载波、独立的电流脉冲发送和电力载波与电流脉冲综合方式等多种通讯方式。
10. 多机工作模式,仪器不分主、分机,每台设备都可以设置为主机或分机;支持一主多分、多主一分、多主多分三种模式,方便用户使用,可有效提高工作效率。
11. 精确测量三相电压、电流、有功功率、相角、功率因数、频率、总功率等多种电参量,可做为电参量测试仪使用。
12. 双向台区识别仪能显示出电压缺相的情况,自动在液晶屏给出提示。
13. 低压电网电能质量分析。仪器可对三相电压2-31次谐波、三相电流2-31次谐波进行精密测量,同时还可以测量各相电压、电流的总谐波失真度。
14. 矢量图显示功能。仪器可将三相电压、三相电流的矢量关系图显示出来,方便检查低压用户计量装置的错接线情况。
15. 简单的示波器功能。仪器可以将三相电压、三相电流的实际波形图显示出来,使用者可对被测用户的波形情况一目了然。
16. 仪器具备自检功能,对因过压、冲击等原因导致部器件损坏情况出现时,仪器要对故障部分进行诊断并正确提示。
17. 采用大屏幕真彩色全透液晶屏,阳光下依然清晰。中文及图形化显示,界面友好,显示直观,操作简单。
18. 导电硅胶按键操作模式,设计合理、操作简便,其寿命长、灵敏度高,避免了触摸屏方式在使用一段时间后容易发生故障导致无法操作,或操作灵敏度差而影响用户的正常使用。
19. 双向台区识别仪可将台区归属测试结果以记录的形式保存下来,包括:测试日期、测试时间、台变编号、电表编号、所属相别。
20. 测试记录可以通过U盘等移动存储设备拷贝到后台管理计算机,进行集中管理,能对数据记录进行分类统计,便于营销部门真实掌握各户的台区归属、相别归属、分支归属等信息;正确统计负荷分配情况、线损率等信息。
21. 为了保障操作的安全性,仪器具备多重保护。电源回路具备独立且可快速更换的保护元件。设备应用中当接线时误接入线电压后,双向台区识别仪确保无损坏并对误接线情况进行提示,并且仪器不能执行测试操作。
     技术参数:
1、台区测试部分
通讯方式:特种工频负荷通讯,距离:≥5km
脉冲电流测试距离:≥5km
识别周期:≤6秒
测试成功率:100%
分支识别数量:单主机3路(多主机方式可扩展18路)
钳型电流互感器:50mm(50A/100A/250A/500A)
                250A/1250A柔性电流钳(选配)
2、电参量测量部分
电压:±0.2%    电流:±0.5%
功率:±0.5%    频率:±0.02Hz
相位:±0.2°
3、电能质量部分
电压谐波测量次数:2-51
电流谐波测量次数:2-51
谐波电压含有率测量误差:≤0.1%
谐波电流含有率测量误差:≤0.2%
4、工作环境
工作环境温度:-30℃~70℃
工作环境湿度:≤95%RH
工作电压:AC220V±10%
5、绝缘
⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
          ⑵、工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。
6、重量     重量:1Kg
7、单机体积
      体积:25cm×16cm×6cm
