GH-6600T多次脉冲电缆故障测试仪

多次脉冲电缆故障测试仪
在线咨询 点击马上联系我们!msn
     产品简介:
一、 GH-6600T多次脉冲电缆故障测试仪用途
1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度

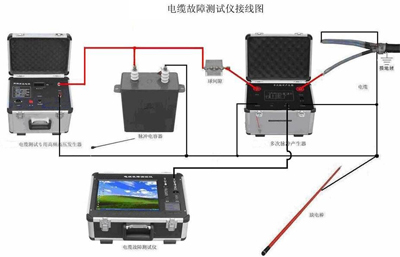

多次脉冲电缆故障测试仪接线图
     产品别称:
多次脉冲电缆故障测试仪
     产品特点:
多次脉冲电缆故障测试仪整套设备由电缆故障测试仪主机、电缆故障测试附件(路径仪和定点仪)和电缆测试高压单元大部分组成,测试简单方便
1、仪器采用工控嵌入式计算机平台系统,全电脑XP系统操作平台,集成化软件测试,并配有电缆故障测试软件。
2、国内领先采用12.1in大屏幕触摸系统,触摸笔触控鼠标双操控,高亮屏显示,适应户外阳光下使用,锂电供电、方便现场测试。工程铝合金机箱,防震防潮实现极强稳定性。
3、采用最新的USB通信接口,采集信号稳定,主机可自动选择最低6.25MHz、最高达100MHz五种采样频率,自适应脉宽,能满足不同长度电缆的测试要求,减少了粗测误差,提高了测试精度。
4、软件实现低压脉冲、多次脉冲法全自动识别搜索,波形故障拐点自动卡位,故障距离仪器自动读取并显示,,同屏三区显示波形, 同屏随机显示十个低压脉冲波形供选择,同时实现自动和人为处理两种模式 ,使得对波形实现双重卡位操作,双游标移动可精确到0.15米,提高粗测精度,减少波形误差。
5、独特的多次脉冲法产生器设计,现场无须倒线即可完成三种方法测试,且一次放电,可得十次低压短路脉冲波形,大大降低了大振荡的干扰,多次脉冲产生器体积小,重量仅为5KG,真正实现全套设备轻便化。
6、多次脉冲电缆故障测试仪主机支持主机自带WIFI接收功能,专用3G软件可随时实现专家远程现场实时测试技术服务,专家远程操控用户主机,业务技术配备手机安卓版测试软件,给用户现场测试提供随时随地及时、准确波形分析和交流指导,使您无忧工作(选配)。
7、内置现场波形和现场实物接线图,利于现场测试比对和日常学习,并能自动生成测试报告并打印。
8、关键的精确定点仪部分可直接数字显示测试者离故障点距离,采用静噪技术,是国内同类定点技术的又一次创新,为快速准确查找电缆故障,减少停电损失提供了有力保障。
9、高压放电部分两种可供用户选择,国内领先全新的8.4kg  高频高压电源替换65kg试验变压器和操作箱,适用范围广,真正综合轻便化,国内领先。
     技术参数:

GH-6600T全智能多次脉冲电缆故障测试仪主机
显示方式:12.1英寸工业级液晶触摸屏(XP操作平台)存储空间:固定8G
测试方法:低压脉冲法、冲闪电流法、多次脉冲法   操作方式:双操作,触摸笔兼触控鼠标操作
测试距离:不小于60km         最短测试距离(盲区):0-5米或无盲区
精确定点误差:±0.2m          测试误差:系统误差小于±1%
多次脉冲产生器:冲击电压≤40KV 待机时间:可连续使用6小时左右。
分辨率:V/fm;V为传波速度m/μs;软件游标0.10米。

仪器采样频率:6.25MHz、12.5MHz、25MHz、50MHz、100MHz、(自适应脉宽)
电源与功耗:  AC 220V±10% 不大于15W
   DC 12V(7AH) 不大于20W
◆电缆路径仪:
信号频率:15KHz正弦波     输出功率:Pomax≥100W
输出阻抗:Zo=Zc(电缆特性阻率)     震荡方式:断续
工作方式:断续(重复周期1Hz/秒),等幅,调幅(调制频率400—1000Hz)等幅输出适合差拍式接收机,调幅输出适合直放式倍压检波接收机。
具有自动过热、过载保护功能,可连续工作八小时以上。      电源:交流220V ±10%
◆声磁数显同步定点仪
数显距离:最大500米,最小0.1米  粗测误差小于10%,定点误差为零
电磁通道增益>110dB (30万倍)       电磁通道接收机灵敏度<5μV
声音通道音频放大器增益<120dB (信噪比4:1时100万倍)    50Hz工频抑制度>40dB (100倍)
◆ GH-YD型电缆测试高压试验变压器:
额定容量:3kVA     单台额定输出电压:(AC)50KV  (DC)70KV
输出电流:60mA     输入电压:200V
输入电流:15A     变压比:500/1
变压比误差:<±1%  阻抗电压:<10%
