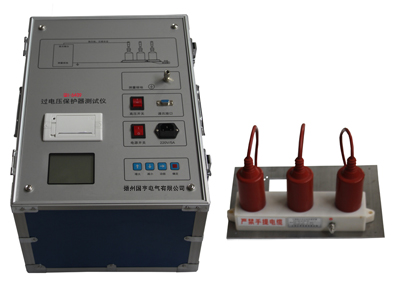

GH-6409过电压保护器测试仪

过电压保护器测试仪
在线咨询 点击马上联系我们!msn
     产品简介:
   GH-6409过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试,尤其是对带间隙的氧化锌过压保护器(又称避雷器或TBP)的工频放电电压测试具有独特的功效。该测试仪采用一种新型的特殊电路,对试验电压波形进行监测,同时采集电流回路的放电脉冲信号,自动判断间隙放电,锁存放电瞬间的电压峰值,同时发出声音信号,以提示试验者,并迅速切断试验电源,保护试品和试验设备免遭过流损坏。该测试仪集工频高压电源、测量、控制系统为一体,浓缩在一个铝合金箱内,体积小,重量轻,防震耐摔,操作简单,携带方便。

1.过电压保护器测试仪工频放电试验接线方法
在过电压保护器的相相、相地之间的放电。测试时,每次测量间隔不小于15秒,测量三次,求平均值,该值不应小于说明书中规定参数值的85%。
两种过电压保护器,测试相地之间放电的接线图分别为图一,图二

过电压保护器测试仪接线图 过电压保护器测试仪接线图 过电压保护器测试仪
     产品别称:
过电压保护器测试仪
     产品特点:
1.过电压保护器测试仪采用波形检测和付立叶变换方式时刻监测放电电流,当监测到放电电流时,立即纪录此刻高压并在0.2s内切断高压电源。测试结果精度高,便于实现自动化测量。
2.仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。
3.仪器操作简便,数据的测量在微处理器控制下自动完成。无需人工干预.
5.过电压保护器测试仪一体化机型,内附高压电源,便于现场测试,减少现场接线。
6.高压保护:试品短路、击穿或高压电流波动,能以短路方式高速切断输出。
7.低压保护:误接380V、电源波动或突然断电,启动保护,不会引起过电压。
8.防误操作:两级电源开关;电压、电流实时监示;接线端子高/低压分明;缓速升压,可迅速降压,声音。
9.抗震性能:仪器采用独特抗震设计,可耐受强烈长途运输震动、颠簸而不会损坏。
10.高压电缆:为耐高压绝缘导线,可拖地使用。
     技术参数:
1.输出电压0~30kV  输出电流0-25mA
2.检测放电方式: 波形检测和付立叶变换方式
3.准确度: 电压: ±(读数×2%+0.1)     电流: ±(读数×2%+0.1)
4.高压切断时间: 小于0.2秒
5. 输入电源:180V~270VAC,50Hz/60Hz±1%,市电或发电机供电
6.计算机接口: 标准RS232接口
7.打印机:  炜煌A7热敏微型打印机
8.环境温度: -10℃~50℃ 相对湿度: <90%
