GH-8100变压器铁芯接地电流测试仪

变压器铁芯接地电流测试仪
在线咨询 点击马上联系我们!msn
     产品简介:
    GH-8100变压器铁芯接地电流测试仪是专为现场在线测试电力系统中变压器铁芯接地电流、漏电流而精心设计制造的,由主机、电流钳、监控软件、通讯线等组成。电力变压器是电力系统中最重要的电气设备,运行中一旦出现故障,将会对电力系统造成严重的后果。正常运行的变压器铁芯是单点接地的,如有两点或两点以上同时接地,则铁芯与大地之间将形成电流回路,最大电流可达几十安培,将会造成铁芯局部过热甚至烧毁。变压器铁芯接地电流测试仪能尽快发现变压器潜伏性的故障,是保证变压器安全运行和正常维护的主要工具。主要适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。也可用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域线路或设备的电流、漏电流测试。
    变压器铁芯接地电流测试仪主机采用高速微处理器,能实时显示被测电流的大小及波形;运用FFT变换、数字滤波等技术,使测试数据更准确;具有临界值设定及指示功能;具有日期时间设置功能;具有自动关机或不自动关机设置功能;具有设定被测试点编号功能;可以存储数据及波形100组。

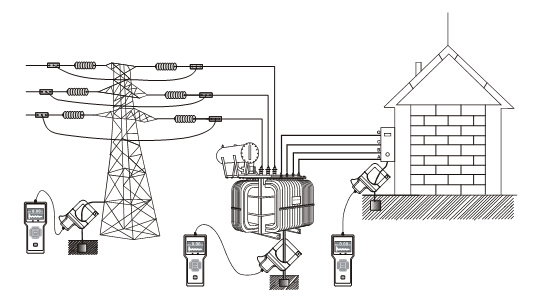

变压器铁芯接地电流测试仪现场图|变压器铁芯接地电流测试仪现场试验
     产品别称:
变压器铁芯接地电流测试仪
     产品特点:
1、电流钳选用特殊合金
2、采用最新磁性屏蔽技术,外界磁场影响小,抗干扰能力强,确保了常年无间断测量的高精度、高稳定性、高可靠性。3、其钳口内径为80mm×80mm,可钳φ80mm以下的电缆或接地线,或钳96mm×4mm扁钢地线,便携式钳形设计,不必断开被测线路,非接触测量,安全快速。
     技术参数:

功    能

变压器铁芯接地电流测试;交流漏电流、电流在线测试

电    源

DC6V 碱性干电池 LR6 1.5V×4

测试方式

钳形CT

钳口尺寸

80mm×80mm (可钳φ80mm导线,或96mm×4mm扁钢地线)

量    程

AC 0.00mA~30.0A

分 辨 率

AC 0.01mA

精    度

±1.5%±3dgt

显示模式

LCD:128dots×64dots

主机尺寸

170mm×75mm×30mm

电流钳尺寸

194mm×145mm×40mm

质    量

主机:240g(含电池);电流钳:780g

LCD尺寸

显示域:44mm×27mm

电场干扰

外电场100A靠近10mm时约10mA

采样速率

3次/秒

数据存储

100组(掉电或更换电池不会丢失数据)

波形指示

自动关机

仪表具有5分钟自动关机和长时间工作不关机选择功能,开机默认为自动关机模式。

设置

临界值设定范围:10mA~30.0A

指示

当测试值超出临界值时,测试数据闪烁显示

线路电压

AC 1000V以下线路测试

溢出显示

超量程溢出功能:“OL”符号显示

电池电压

当电池电压降到4.8V±0.1V时,电池电压低符号显示,提醒更换电池,此时测量的数据同样是准确的。

额定电流

节电模式下5mA,最大20mA

引线长度

电流钳引线长度为2米(可以定制加长)

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-10℃~60℃;70%rh以下

绝缘电阻

100MΩ或更大,1000V

适合安规

IEC1010-1、IEC1010-2-032、污染等级2、CAT VI(1000V) IEC61326(EMC标准)



装箱清单

主机

1台

电流钳

1个

RS232通讯线

1条

监控软件(光盘)

1张

仪表包

1个

碱性干电池(AAA 1.5V )

4节

用户手册、保修卡、合格证

1份
