GH-6106高压隔离开关触指压力测试仪

高压隔离开关触指压力测试仪
在线咨询 点击马上联系我们!msn
     产品简介:
     GH-6106可调型高压隔离开关触指压力测试仪是有专为折臂式、剪刀式隔离开关而研制的专用压力传感器,测量国内10KV-500KV和进口GW4、GW5、GW6、GW7、GW10、GW16、GW17、GW22、GW23等系列隔离开关触头压力。适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。可调型高压隔离开关触指压力测试仪用于各类隔离开关触头压力检测。GH-6106可调型高压隔离开关触指压力测试仪采用微电脑控制,选用德国高精度压力传感器,操作方便,计量准确,抗干扰能力强,便于携带,适用于各种场合下,对隔离开关触头压力进行测量,该产品填补了国内对隔离开关压力测量的空白。只要将测试钳模拟触头的传感器在每对触指接触位置张开一下,就能显示出触指此时的接触压力并记忆。
    剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成
    高压隔离开关触指压力测试仪概念:隔离开关是电力系统中使用量最大应用范围最广泛的高压开关设备。由于户外隔离开关是唯一完全暴露在大气环境中工作、受环境气候条件影响最直接和最严重的电气设备,它的运行条件比较恶劣,容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热,提供触指压力的弹簧会因发热而退火使压力降低,这样更导致触指发热形成恶性循环最终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧,而对那些压力降低的弹簧无法判断与更换,这样在再次运行中,每个触指电流的分布会因压力不同而不同,差别越大电流分布越不均匀,长期运行后就会发生接触不良而过热。触指的发热会恶性循环,一个触指接触不好就会漫延整个触头接触不良。同时有不少隔离开关的触指压力可调,如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。
     在各类检修导程(规程)、标准中都有测量触指接触压力的规定,推荐的测量工具为弹簧秤,在实际工作中,测量触指压力要在高空,用弹簧秤测压力不但不方便、不准确也不安全,有些结构的隔离开关的触指压力用弹簧秤根本无法测量(如剪刀式)。
     高压隔离开关触指压力测试仪现场图成功案例:

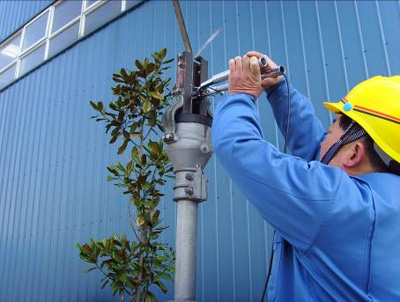

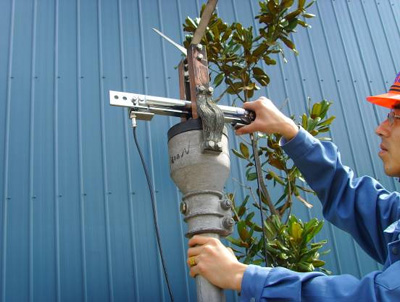

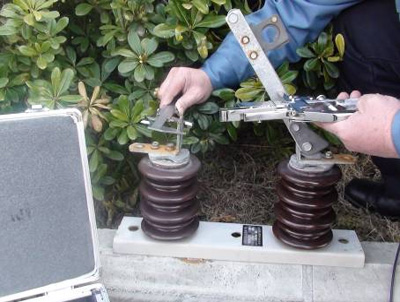

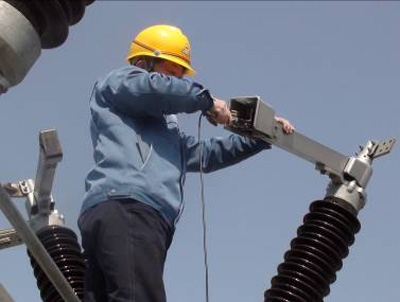

转入式隔离开关触指压力测试仪 折臂式隔离开关触指压力测试仪 户内隔离开关拍合式触指压力的测量 折臂式专用测量传感器高压隔离开关触指压力测试仪
     产品别称:
高压隔离开关触指压力测试仪,开关触指压力测试仪
     产品特点:
1、可用于隔离开关制造厂对触指压力的检验;
2、改变压力传感器的形状也能测量断路器的触指压力
3、数据SD卡存储
4、RS-232接口:升级接口/联机接口
5、打印测试报告及图谱
     技术参数:
1、工作环境:-20~40℃,≤80%RH  大气压力  86~106kpa
2、电源电压:AC220V±10%  50Hz±10% 或机内锂电池功率:≤20 W
3、测量范围:≤1000 N   误差:≤1%
4、测量直径(触指开距):5.5mm~90mm 大于90mm(可定制)
5、内置锂电池,电源工作时间:≥6小时(可定制)。充电方式:a)专用充电器接面板锂电池充电接口充电;b)面板AC220V插头充电
6、传感器信号线长度:10m
7、绝缘电阻  >2MΩ
8、介电强度  电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。
