GH-6301S水内冷发电机专用泄漏电流测试仪

    GH-6301S水内冷发电机专用泄漏电流测试仪用途主要是用于水内冷发电机进行泄漏电流和直流耐压试验使用。
    对于发电机进行直流试验能灵敏有效的发现定子绕组端部缺陷和间隙性缺陷,它以成为发电机绕组绝缘试验中普遍采用的方法。由于大型水内冷发电机汇水管传导电流很大，且根据水质不同，一般在试验电压下电流达20～150mA不等，如果没有足够容量的直流高压发生器，将无法升压。水内冷发电机专用泄漏电流测试仪是专用于发电机，特别是水内冷发电机进行泄漏电流和直流高压试验而研制的。它特别设计了各种干扰电流的补偿回路，试验时可完全排除杂散电流和汇水管的极化电势干扰的影响，能够准确测量水内冷发电机绕组的泄漏电流
    GH-6301S水内冷发电机专用泄漏电流测试仪参考标准:
DL/T849-2004          电力设备专用测试仪器通用技术条件
GB/T 16927.1-1997     高电压试验技术  第一部分：一般试验要求
DL/T848-2004          高压试验装置通用技术条件
GB/T 16927.2-1997     高电压试验技术  第二部分：测量系统
GB/T 2421-1999        电工电子产品环境试验规程
GB4793-1984           电子测量仪器安全要求
DL 474.2-92           现场绝缘实验实施导则  直流高电压试验
DL /T596-1996         电力设备预防性试验规程

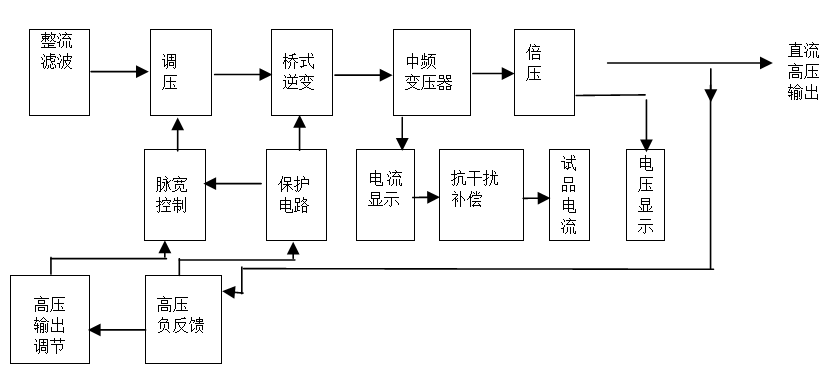

水内冷发电机专用泄漏电流测试仪工作原理图:

水内冷发电机专用泄漏电流测试仪,水内冷发电机泄漏电流测试仪

规范 kV/mA 技术参数	GH-6301S 50/100	GH-6301S 50/120		GH-6301S 60/150	GH-6301S 60/200		GH-6301S 80/200	GH-6301S 80/300
输出电压kV	50	50		60	60		80	80
输出电流mA	100	120		150	200		200	300
输出功率W	5000	6000		9000	12000		16000	24000
电压测量误差	≤1.0% ±1个字
电流测量误差	≤1.0% ±1个字
过压整定误差	≤1.0%
纹波系数	≤3.0%
电压稳定度	≤1.0%
电源电压	AC220V		AC380V（三相四线）
机箱重量	25.0kg		25.0 kg			25.0kg		25.0kg
倍压重量	45.0kg		65.0kg			70.0kg		80.0kg

水内冷发电机专用泄漏电流测试仪试验应注意下列问题：
1、对水管的要求应无机械杂质的凝结水或经其它处理的软化水，电导率为2μs/cm，pH=7-8，硬度小于2μg当量/kg，允许有微量NH3。
2、水质符合要求后，水内冷发电机引水管水电阻Rr值一般应大于150kΩ左右，如果达不到时应对水进一步处理。
