GH-6104H-100智能回路电阻测试仪

智能回路电阻测试仪
在线咨询 点击马上联系我们!msn
     产品简介:

产品系列选型指南

型号

电流档

最大测试量程

GH-6104H-100
回路电阻测试仪

10A、25A、50A、100A固定档(可自定义大于10A电流档)

200mΩ

GH-6104H-200
回路电阻测试仪

25A、50A、100A、200A固定档(可自定义大于25A电流档)

80mΩ

GH-6104H-300
回路电阻测试仪

50A、100A、200A、300A固定档(可自定义大于50A电流档)

40mΩ

    GH-6104H-100智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高压、中压以及低压断路器、开关回路电阻、大电流汇流排(如铜排、铝排等)连接点电阻、套管连接处的接点电阻、电缆连接点电阻以及焊接点处电阻等的专用测试仪器。电阻值的测量电流采用国家标准GB736所推荐的不小于100A电流。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。

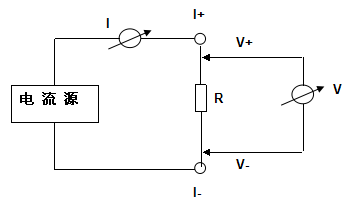

    智能回路电阻测试仪采用电流电压法测试原理,也称四线法测试技术,原理方框图见图1:
回路电阻测试仪工作原理
由电流源经“I+、I-两端口(也称I型口),供给被测电阻Rx电流,电流的大小由电流表I读出,Rx两端的电压降“V+、V-”两端口(也称V型口)取出,由电压表V读出。通过对I、V的测量,就可以算出被测电阻的阻值。

     产品别称:
     产品特点:
1、分常规测试和开关电阻测试模式,可有用户自由选择。
2、仪器能长时间连续输出大电流,可灵活选用系列产品中厂家定义的四个固定电流档位。可扩展至依据客户需求来定义电流档位。
3、测试时间分多档和自定义设定,可满足测试时间需求。
4、前置换纸高速热敏打印机,利于生成测试报告。
5、人机交互界面友好,能同屏显示电阻、电流、电压、时间、状态及提示信息,内容丰富,易于观察。
6、仪器可任意设定日期和时钟,具有数据存储与历史数据浏览功能,可存储256组数据。可设置试验样品和试验员编号,便于客户识别测试结果归属;系统设置模式还提供接线示意图和注意事项,也可任意查询历史数据和常用开关参考电阻值图表。
7、超宽量程,此仪器测量最大达200mΩ。
8、人机对话全触摸操作方式,智能化程度高、安全性好。
9、提供环境和机内温度测试,为仪器提供保护依据。
10、设定标准电阻,可进行误差换算,便于测量电阻值和标准值之间的比较。
11、设定导体长度、横截面,可进行20℃的电阻率计算,便于客户考量导体材质。
12、可选配用加长线,便于远距离测试。
13、可选配标准电阻,便于用户对仪器进行自校准。
14、可支持通用RS232、 USB接口和上位机进行通讯,实现数据传输,可扩展生成报告。
     技术参数:
3.1 执行标准:DL/T845.4-2004
3.2 指标项目:

一般技术指标

供电电源

AC220V±10%;50±2Hz

工作环境

温度:-10~+50℃;湿度≤85%RH、无凝露

测试环境

温度:15~25℃;湿度≤85%RH、无凝露

存储条件

温度:-20℃~70℃;湿度≤85%RH、无凝露

外形尺寸

365*165*310mm

重量

小于5kg(不含测试线包)

型式

便携式

冷却方式

风冷

绝缘性能

对地>20MΩ

防护等级

IP67

工作方式

连续和自定义工作时间模式


主要指标

电流档(A)

测量范围

准确度

最大分辨率

10

0.01uΩ~200mΩ

0.01uΩ~499.99uΩ

1.0%RD+0.2%FS

0.01uΩ

500.00uΩ~19.999mΩ

0.5%RD+0.1%FS

0.01uΩ

20.000mΩ~200mΩ

1.0%RD+0.2%FS

1uΩ

25

0.01uΩ~80mΩ

0.01uΩ~49.99uΩ

1.0%RD+0.2%FS

0.01uΩ

50.00uΩ~7.999mΩ

0.5%RD+0.1%FS

0.01uΩ

8.000mΩ~80mΩ

1.0%RD+0.2%FS

1uΩ

50

0.01uΩ~40mΩ

0.01uΩ~4.99uΩ

1.0%RD+0.2%FS

0.01uΩ

5.00uΩ~3.999mΩ

0.5%RD+0.1%FS

0.01uΩ

100

0.01uΩ~20mΩ

0.01uΩ~1.999mΩ

0.5%RD+0.1%FS

0.01uΩ

2.000mΩ~20mΩ

1.0%RD+0.2%FS

1uΩ
