GH-6209型局部放电测试仪采用抗干扰组件和独特的门显示电路,抗干扰性强,并具有四种高频椭圆扫描,适用于高压产品的型式、出厂试验,新产品研制试验,电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。可供制造厂、科研部门、电力部门现场使用.GH-6209型局部放电测试仪是根据IEC(270)标准,利用脉冲电流法原理研制而成,并满足GB-7354-87、GB-1207-97、GB-1208-97中关于局部放电测试对测试仪器规定的技术要求。
局放测试仪采用大屏幕示波管,试验波形显示清晰,有高频椭圆扫描(摄取功率小于1伏安),放大系统动态范围大,频带组合多(九种),有辅助零标系统,有线性、对数双功能指针式表头和数字式表头,可同时显示放电脉冲的放电量。
而目前市场上主要由以下三种局部放测试仪:
常规局部放电测试仪配置清单由:局部放电测试仪、输入单元、校正脉冲发生器、无局放耦合电容器、工频隔离滤波器、保护电阻、控制箱(台)、工频无局放试验变压器组成,而市场上普及的是10KV,35KV,110KV,220KV等。
还有一款局部放电测试仪在线监测系统组成:1)信号变送:由相应的传感器从电气设备上检测出那些反映设备状态的物理量,并将其转换为合适的电信号,传送到后续单元。2) 信号处理:对传感器变送来的信号进行预处理,对干扰信号进行抑制。3) 数据采集:对经过处理的信号进行采集、A/D转换和记录。4) 信号传输:将采集到的信号传送到后续单元。5) 数据处理:对所采集到的数据进行处理和分析。6) 故障诊断:对历史数据和当前数据分析、比较后诊断。其采用的主要是超高频检测技术。
第三种则是手持式局部放电分析仪及局部放电在线监测,第一种是被试品在停电的情况下,而第二第三种则是属于不停电情况下测量

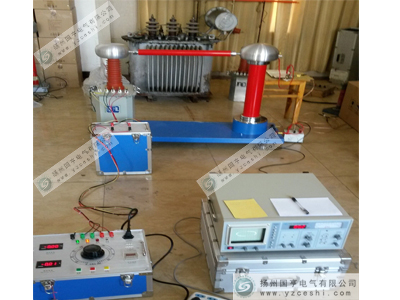

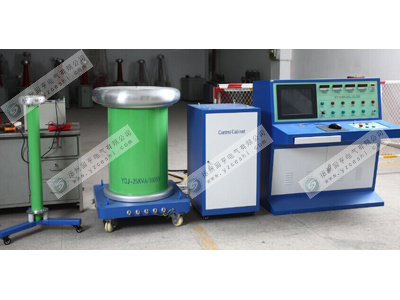

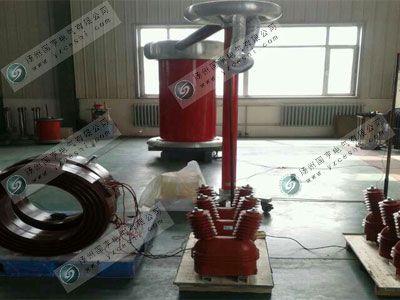

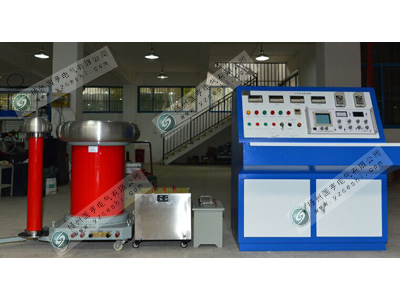

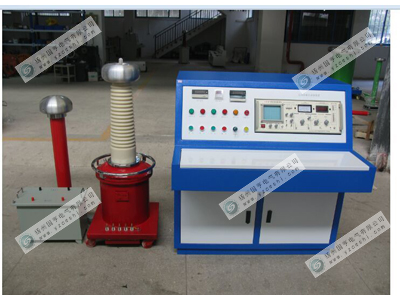

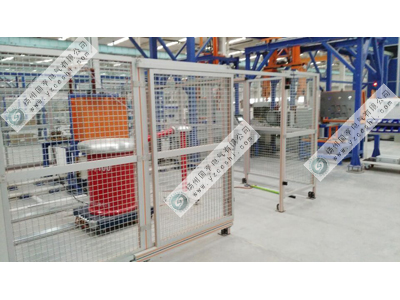

局部放电测试仪现场图成功案例:
局部放电测试仪使用操作注意事项
1. 在试验开始加压以前,试验人员必须详细而全面地检查一遍线路,以免线路接错。测试仪器处的接地线是否与接地体牢固连接,若连接不牢或在准备工作时掐头去尾线被脚踢断,这将可能引起人身和设备事故。
2.对于连接线应避免将尖端暴露在外,防止尖端电晕放电,尤其对于电压等级较高的局部放电试验,必要时要加粗高压连接线及加装防电晕罩,减小因场强过高引起的电晕放电。屏蔽罩不能与试品的瓷裙相接触。
3. 一般情况下,在试验过程中,被试品在耐压、预升压时局部放电量都比正常值大很多,此时仪器的仪表必然会超出满刻度。为防止仪器损坏,应将仪器的增益粗调旋钮逆时针旋转一档或更多档,以不超出满刻度为标准。当电压降至测量电压时,再将增益粗调开关顺时针旋转一档或更多档,以便记录测量值。
4. 校正电量发生器校正完毕后,一定要从高压端脱离,并关闭电源开关,且仪器的增益细调旋钮不可再调。因增益粗调开关每相邻两档之间的关系是十倍,且档位有指示,故升压后根据放电量大小,可选择合适量程。逆时针旋转时,每降一档量程扩大十倍;反之,顺时针时,量程缩小十倍。
5. 局部放电测试仪试验完毕后,应对整个测试系统再进行一次复查校正,验证是否与试验前所校正出的刻度系数相等,以免测试仪器或其它环节在试验过程中发生故障而使测试结果不对。
工程原理:
局部放电测试仪若试品Ca在试验电压下产生局部放电时,经耦合电容Ck产生脉冲电流,由输入单元拾取得脉冲讯号,经低噪声前置放大、滤波放大器选择所需频带及主放放大后,在示波屏的椭圆扫描基线上显示出放电脉冲,同时也送到脉冲峰值表(对数表)显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值表的工作时间,并在这段时间内将显示屏的显示加亮,宽度与位置可以改变,进一步加强了抗干扰能力。
1.可测试品的电容范围:6pF~250uF
2.检测灵敏度及允许电流(见表1)。
输入单
元序号
| 调谐电容范围
| 灵敏度(pC)
(不平衡电路)
| 允许电流有效值
|
不平衡电路
| 平衡电路
|
1
| 0~25~100pF
| 0.02
| 30mA
| 0.25A
|
2
| 25~100~400pF
| 0.04
| 50mA
| 0.5A
|
3
| 100~400~1500pF
| 0.06
| 120mA
| 1A
|
4
| 400~1500~6000pF
| 0.1
| 0.25A
| 2A
|
5
| 1500~6000~25000pF
| 0.2
| 0.5A
| 4A
|
6
| 0.006~0.025~0.1μF
| 0.3
| 1A
| 8A
|
7
| 0.025~0.1~0.4μF
| 0.5
| 2A
| 15A
|
8
| 0.1~0.4~1.5μF
| 1
| 4A
| 30A
|
9
| 0.4~1.5~6.0μF
| 1.5
| 8A
| 60A
|
10
| 1.5~6.0~25μF
| 2.5
| 15A
| 120A
|
11
| 6.0~25~60μF
| 5
| 25A
| 200A
|
12
| 25~60~250μF
| 10
| 50A
| 300A
|
7R
| 电阻
| 0.5
| 2A
| 15A
|
表1、检测灵敏度及输入单元允许电流值
3、椭圆扫描时基
(1)频率50(内)、100、150、200、400Hz
(2)旋转:以30°为一档,可旋转360°
(3)工作方法:椭圆——扩展——直线
(4)高频时基椭圆可按输入电压(10~250V)调节至正常大小,其摄取功率<1伏安,并有过载自动保护装置
4、显示单元
采用124×104mm2矩形示波管,有亮度与聚焦调节旋钮
5、放大器
(1)3dB低频端频率fL:10、20、40kHz任选
(2)3dB高频端频率fH:80、200、300kHz任选
(3)增益调节,粗调6档,档间增益差20±1dB,细调范围>20dB
(4)正负脉冲响应不对称性<1dB
6、时间窗
(1)窗宽:可调,50HZ下15°~ 150°
(2)窗位置:每一窗可旋转0°~ 170°
(3)两个时间窗可分别或同时开
7、脉冲峰值表
(1)线性刻度指针式表头0—100 误差±5%(以满刻度计)
(2)对数刻度指针式表头0—10—100 误差±5%(以满刻度计)
(3)数字表头:以3位半LED数字表显示0—100 误差:±3%(以满刻度计)
8、试验电压表
(1)量程100kV(用100kV电压表电阻R)
(2)显示:3位半数字电压表
(3)误差:±3%
9、零标系统
(1)内部零标发生器的零标志可变换极性,并可旋转0~180°以使本电压电阻R产生的真零标位置极性相符
(2)零标志与所有椭圆扫描频率相一致
10、结构
(1)体积530×550×220mm3
(2)重量:约22kg
