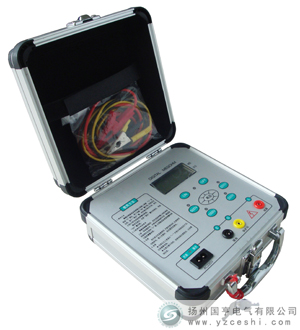

GH-6303高压数字兆欧表
产品简介：
GH-6303高压数字兆欧表适合于电力电气行业,邮电通信部门以及利用电力作为工业动力的工矿企业测量各种变压器、电机、电缆、电器设备及绝缘材料的绝缘电阻。是各种电器设备保养、维修、试验和检定的常用仪器仪表。
GH-6303高压数字兆欧表(高压兆欧表)工作原理：高压数字兆欧表采用中大规模集成电路，由机内电池作为电源经DC/AC变换产生的直流高压由E到L极的电流，经过1/V变换通过除法器完成运算，直接将被测的绝缘电阻值由LCD显示
高压数字兆欧表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度
GH-6303高压数字兆欧表(高压兆欧表)工作原理：高压数字兆欧表采用中大规模集成电路，由机内电池作为电源经DC/AC变换产生的直流高压由E到L极的电流，经过1/V变换通过除法器完成运算，直接将被测的绝缘电阻值由LCD显示
高压数字兆欧表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度
高压数字兆欧表操作部件功能：
1、“L”为高压输出端，称为线路端，由高压电缆引至被测线路，例如接至电机绕阻、电缆芯线。
2、“G”称为保护端，用于三电极法测量绝缘材料或电缆的体积电阻，它接至三电极的保护环端。
3、“E”称为接地端，接至被测物的地、零端。例如电机外壳金属、变压器铁芯、电缆屏蔽层，本仪表安全接地，以及人工放电的地端。
4、“高压控制按钮”用于控制测试电压，按入时高压从“L”端输出。
5、“高压预选旋钮开关”用于预选测试电压值。
6、“高压调节旋钮”为多圈电位器旋钮。可把测试电压从0V调起，平滑调至预选值。
7、“电阻量程开关旋钮”指向数为电阻量程最大值，即上限值。
8、“工作电源开关”是仪器的供电电源开关。
9、“浮充供电插座”，仪器电力不足时，以交流220V供电的插座，当插座上方指示灯由橙色变为绿色，即表示充电完成。
10、“kV”表，显示L——E之间的电压值，当该表上出现“←”符号表示电池的电力不足，应该及时进行充电。
11、“MΩ/GΩ表”，显示绝缘电阻值，其单位由电阻量程开关决定。
12、数字秒表显示测试时间分、秒。高压控制按钮按入即开始计时，最大值为19分59秒，然后循环工作。
2、“G”称为保护端，用于三电极法测量绝缘材料或电缆的体积电阻，它接至三电极的保护环端。
3、“E”称为接地端，接至被测物的地、零端。例如电机外壳金属、变压器铁芯、电缆屏蔽层，本仪表安全接地，以及人工放电的地端。
4、“高压控制按钮”用于控制测试电压，按入时高压从“L”端输出。
5、“高压预选旋钮开关”用于预选测试电压值。
6、“高压调节旋钮”为多圈电位器旋钮。可把测试电压从0V调起，平滑调至预选值。
7、“电阻量程开关旋钮”指向数为电阻量程最大值，即上限值。
8、“工作电源开关”是仪器的供电电源开关。
9、“浮充供电插座”，仪器电力不足时，以交流220V供电的插座，当插座上方指示灯由橙色变为绿色，即表示充电完成。
10、“kV”表，显示L——E之间的电压值，当该表上出现“←”符号表示电池的电力不足，应该及时进行充电。
11、“MΩ/GΩ表”，显示绝缘电阻值，其单位由电阻量程开关决定。
12、数字秒表显示测试时间分、秒。高压控制按钮按入即开始计时，最大值为19分59秒，然后循环工作。
产品别称：
数字兆欧表、高压兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、数字式高压兆欧表、大功率高压兆欧表
产品特点：
高压数字兆欧表能输出四个等级电压：500V、1000V、2000V、2500V相当于四块手摇指针式兆欧表；
1.输出功率大，带载能力强，抗干扰性能好，不需人力做功；
2.量程可自动转换，一目了然的面板轻触键操作使测量更加方便、迅捷，使用电源可以交直流两用；
3.高压数字兆欧表测量结果由LCD数字显示，读数直观，清除了指针式仪表的视觉误差；
4.仪表开启高压键后一分钟时，自动，锁定示值5秒钟，以便计算吸收比（R60秒/R15秒）；
5.不怕短路，输出短路电流大于1.6mA，可直接测量，不需带载测量估算。
1.输出功率大，带载能力强，抗干扰性能好，不需人力做功；
2.量程可自动转换，一目了然的面板轻触键操作使测量更加方便、迅捷，使用电源可以交直流两用；
3.高压数字兆欧表测量结果由LCD数字显示，读数直观，清除了指针式仪表的视觉误差；
4.仪表开启高压键后一分钟时，自动，锁定示值5秒钟，以便计算吸收比（R60秒/R15秒）；
5.不怕短路，输出短路电流大于1.6mA，可直接测量，不需带载测量估算。
技术参数：
1000V技术参数:
1、输出电压等级100V,250V,500V,1000V
2、测量范围:0~1999MΩ
3、相对误差≤±2.0%±1d
4、分 辨 率0.001MΩ,0.01MΩ 0.1MΩ, 1.0MΩ
5、电源适用范围、功率损耗
直流：7~9V（6节5#镉镍可充电电池）外接交流220V电源。
功耗：静态功耗≤160mW；功率≤2.5W
6、湿度:≤85%RH
7、温度:0℃-40℃
2500V技术参数:
1． 输出电压等级：500V,1000V,2000V,2500V
2． 测量范围：0～19999MΩ
3． 相对误差：0～10000MΩ≤±5%±2d
10000MΩ～19999MΩ≤10%±2d
4． 分辨率：0.01 MΩ，0.1 MΩ，1.0 MΩ，10.0 MΩ
5． 电压负载：2500V/20 MΩ
6． 电压跌落：约10％
7． 短路电流：＞1.6mA
8． 电源适用范围，功率损耗
直流：8×1.5V(AA，R6)电池
交流：220V/50Hz
功耗：静态功耗≤160mW；功率≤2.5W。
9． 使用条件
环境温度：0℃～+45℃
相对湿度：≤85%RH
10．体积与重量
体积：217mm×217mm×133mm
重量：<1.8kg
